非常态双蜗杆传动减速机专利

来源：减速机信息网时间：2008-6-28 8:39:06　　责任编辑：liuzhiyun

[公开说明书]

申请号：	90105722	申请日：	1990/08/20
公开日：	1992/03/11	公告日：
公开号：	1059396	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	32[中国\|江苏]
代理机构代码：	32102	代理人：	奚胜元
发明名称：	非常态双蜗杆传动减速机
国际分类号：	F16H 49/00
范畴分类号：	27D
发明人：	李辉宇;杨新功;杭庆平;钱照德
申请人：	扬州师范学院
申请人地址：	江苏省扬州市文化路北端
邮编：	225000
文摘：
本发明非常态双蜗杆传动减速机，适用于机械传动领域作高效率传输减速器用，其传动的可逆或不可逆两种类型可分别应用于机械传动的不同场合。减速机主要结构有箱体、输入轴、中间轴、输出轴、轴承、传动齿轮为经特殊设计的成对出现的左、右旋双蜗杆。该减速机与同功率普通减速机相比，传动效率高、体积小、重量轻、结构简单、传动平稳，并可与普通齿轮传动组合使用。
主权利要求：
一种具有箱体、输入轴、中间轴、输出轴、轴承、传动蜗杆组成的非常态双蜗杆传动减速机，其特征是输入轴上安装有两个第一级主动蜗杆，一个为主动左旋蜗杆，另一个为主动右旋蜗杆；中间轴上两头各安装有一个第一级传动从动蜗杆，其中一个从动右旋蜗杆与第一级主动左旋蜗杆相啮合，另一个从动左旋蜗杆与第一级主动右旋蜗杆相啮合；中间轴中部安装有第二级传动的二个主动蜗杆，其中一个为左旋蜗杆，另一个为右旋蜗杆；输出轴安装有第二级传动从动蜗杆二个，一个为右旋蜗杆，与中间轴上的第二级传动的主动左旋蜗杆相啮合，另一个为左旋蜗杆，与中间轴上的第二级传动的主动右旋蜗杆相啮合；中间轴及传动蜗杆，可根据传动速比要求设计成多级，同一传动轴上装配的传动蜗杆均为成对出现的左右旋蜗杆，非常态双蜗杆传动减速机可设计为传动不可逆与传动可逆两类。
优先权项：

PCT 项

法律状态：[免责声明]	1994-10-26;视撤日

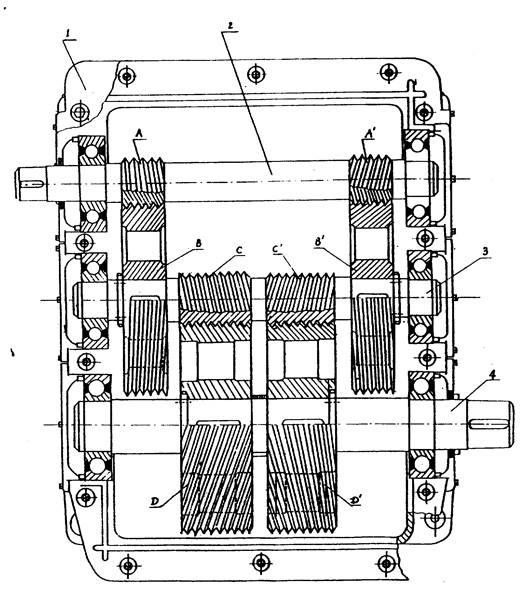

主附图

非常态双蜗杆传动减速机
