摆动活齿减速机专利

来源：减速机信息网时间：2008-6-28 9:09:50　　责任编辑：liuzhiyun

[公开说明书]

申请号：	90222527	申请日：	1990/10/27
公开号：		公告号：	2075729
授权日：	1991-8-14	授权公告日：	1992-9-2
专利类别：	新型	国别省市代码：	13[中国\|河北]
代理机构代码：	11010	代理人：	鄂长林
发明名称：	摆动活齿减速机
国际分类号：	F16H 1/24
范畴分类号：	27D
发明人：	曲继芳
申请人：	东北重型机械学院秦皇岛分校
申请人地址：	河北省秦皇岛市河北大街西段169号
邮编：	066004
文摘：
一种摆动活齿减速机，高速轴上装有激波凸轮，激波凸轮外装有转臂轴承，转臂轴承外装有激波环，激波环外与多个摆动活齿的内活齿接触，各摆动活齿与均布在活齿架上的柱销转动联接，摆动活齿的外活齿与内齿圈接触。传动时，摆动活齿受高速轴上的激波环驱动，与内齿圈啮合，在绕活齿架上的柱销摆动的同时，带动低速轴转动，完成了转速变换及功率的传递。本传动装置可靠性好，传动效率高，承载能力大。各主要零件可用普通钢材或铸铁制造，工艺简单。活齿采用标准件，成本低。
主权利要求：
一种摆动活齿减速机，其特征是：高速轴带动激波凸轮，激波凸轮外轮廓套装一个转臂轴承（或薄壁柔性轴承），转臂轴承外装一个激波环，它们组成了激波器，激波环与多个摆动活齿的内活齿接触，各摆动活齿与均布在活齿架上的柱销转动联接，摆动活齿的外活齿与内齿圈接触，传动时，摆动活齿受高速轴上的激波环驱动绕活齿架的柱销摆动，同时带动低速轴转动，完成了转速变换及功率的传递。
优先权项：

PCT 项

法律状态：[免责声明]	1996-6-19;届满日

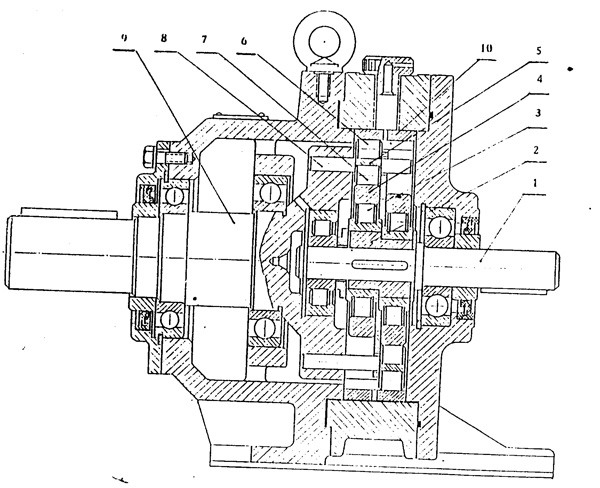

主附图

摆动活齿减速机
