轻便型电动车减速机专利

来源：减速机信息网时间：2008-6-30 10:04:40　　责任编辑：liuzhiyun

[公开说明书]

申请号：	01219015	申请日：	2001/04/10
公开号：		公告号：	2475656
授权日：		授权公告日：	2002-2-6
专利类别：	新型	国别省市代码：	71[中国\|台湾]
代理机构代码：	72002	代理人：	李树明
发明名称：	轻便型电动车减速机
国际分类号：	B62M 11/00
范畴分类号：	32B
发明人：	刘虣虣;吴孟琪;陈淳和
申请人：	财团法人自行车工业研究发展中心
申请人地址：	中国台湾
邮编：
文摘：
一种轻便型电动车减速机，是由马达、减速齿轮组及减速机壳体组成。该减速机壳体由左、右壳体螺固形成一容置空间，减速齿轮组枢设其中。减速齿轮组包括两组，第一齿轮组的传动轴左侧套固一大正齿轮Ｔ１与马达驱动轴的驱动齿轮啮合；右侧套固一具单向离合器的小正齿轮Ｔ２。第二齿轮组具有输出轴，其上套固一具单向离合器的外轴套，外轴套上套固一正齿轮Ｔ３与小正齿轮Ｔ２相啮合。本实用新型的优点是简化构件配置，更为轻便实用。
主权利要求：
一种轻便型电动车减速机，其包括：一电动马达、一减速齿轮组、一减速机壳体，其特征在于：该电动马达，其设有一具驱动齿轮的驱动轴；该减速齿轮组，设在该减速机壳体内，其包括第一齿轮组及第二齿轮组，该第一齿轮组设有一传动轴、一组固设在传动轴上的大、小正齿轮，该大正齿轮Ｔ１套设于传动轴左侧，且与上述电动马达的驱动齿轮相啮合，而小正齿轮Ｔ２内左侧则套置有一轴承，右侧套置有一单向离合器，且套固于传动轴右侧外部；而第二齿轮组则具有一输出轴、一外轴套及正齿轮Ｔ３，该外轴套具有阶梯状轴孔，其轴孔右侧嵌置有一轴承，左侧嵌置有一单向离合器，外轴套内部与输出轴相互套挚，输出轴两端凸伸于外轴套外，外轴套的外部套设该正齿轮Ｔ３，该正齿轮Ｔ３与小正齿轮Ｔ２相啮合；该减速机壳体，其包括相互螺固结合的一左壳体及一右壳体，该左、右壳体的顶部各嵌设有一轴承，上述传动轴的两端轴设枢接于该轴承内，而底部各设有一贯穿轴孔并嵌设一轴承，输出轴两端轴设枢接于该轴承内并穿出该贯穿轴孔，且于右壳体顶端设有一撑托电动马达本体的弧形凹缘，该电动马达输出端侧与左壳体螺设固定。
优先权项：

PCT 项

法律状态：[免责声明]

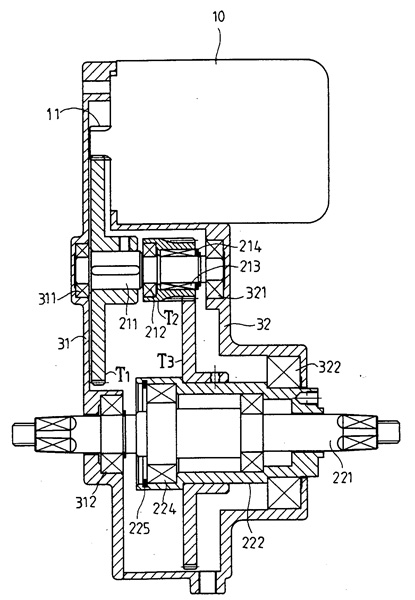

主附图

轻便型电动车减速机
