| 申请号： |
01250336 |
申请日： |
2001/08/10 |
| 公开号： |
|
公告号： |
2495851 |
| 授权日： |
|
授权公告日： |
2002-6-19 |
| 专利类别： |
新型 |
国别省市代码： |
83[中国|武汉] |
| 代理机构代码： |
42104 |
代理人： |
胡镇西 |
| 发明名称： |
改进的双摆线齿轮减速机 |
| 国际分类号： |
F16H 1/34 |
| 范畴分类号： |
27D |
| 发明人： |
万匀 |
| 申请人： |
何汉琳 |
| 申请人地址： |
湖北省武汉市汉口建设大道623号福星科技大厦B座1505室 |
| 邮编： |
430030 |
| 文摘： |
| 本实用新型公开了一种改进的双摆线齿轮减速机，主要解决现有同类机器启动电流和工作电流大、工作振动噪声大、温升高、齿轮间磨损消耗大、工作稳定性差的不足。它具有原减速机的机壳、安装在机壳一端的输出轴、安装在机壳中部的主传动轴、以及安装在主传动轴的偏心套上的一对摆线行星齿轮，该对摆线行星齿轮分别与机壳上的定齿圈和输出轴上的碗齿轮相啮合，以完成从主传动轴到输出轴的减速传动，其改进之处在于主传动轴与驱动电机之间还设计有一输入轴，输入轴和主传动轴之间采用齿轮减速传动。该机具有内耗低，工作平稳可靠，寿命长等特点。 |
| 主权利要求： |

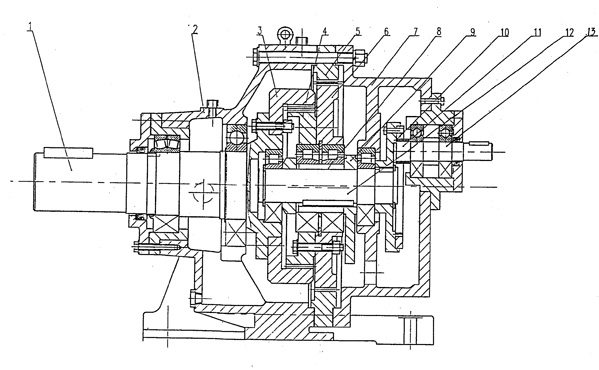

| 一种改进的双摆线齿轮减速机，包括由箱体（２）和箱盖（７）等部件构成的机壳，机壳的一端安装有输出轴（１），机壳的中部安装有主传动轴（１２），主传动轴（１２）的中段上安装有偏心套（８）和平衡盘（９），偏心套（８）上通过轴承安装有一对联为一体的行星齿轮（６、４），其中一个行星齿轮（６）与固定在机壳上的定齿圈（５）相啮合，另一个行星齿轮（４）与联接在输出轴（１）端部的碗齿轮（３）相啮合，以进行从主传动轴（１２）到输出轴（１）的减速传动，其特征在于：机壳的另一端安装有输入轴（１３），输入轴（１３）和主传动轴（１２）之间是采用齿轮减速传动相配合的。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2007-10-3;因费用终止日 |
