| 申请号： |
200320131271 |
申请日： |
2003/12/29 |
| 公开号： |
|
公告号： |
2672325 |
| 授权日： |
2005-1-19 |
授权公告日： |
2005-1-19 |
| 专利类别： |
新型 |
国别省市代码： |
21[中国|辽宁] |
| 代理机构代码： |
|
代理人： |
|
| 发明名称： |
地面驱动单螺杆泵减速机内机械密封装置 |
| 国际分类号： |
E21B 43/00;F04B 47/02;F04D 3/02 |
| 范畴分类号： |
|
| 发明人： |
田澍藩 |
| 申请人： |
田澍藩 |
| 申请人地址： |
辽宁省辽阳市白塔区熊家街78－4栋一单元5楼1号 |
| 邮编： |
111000 |
| 文摘： |
| 本实用新型属于油田地面驱动单螺杆泵减速机内机械密封装置，机械密封静环装于减速机下盖的中空凸起上部，机械密封动环装于减速机立轴中部，机械密封动、静环与立轴中空部位形成润滑油池。在减速机下盖中空凸起部位开有放气孔道和泄漏孔道，在放气孔端装有放气或填液阀门，在立轴上部装有盘根实现立轴与光杆的静密封，在机械密封静环与下盖中空凸起上装有装配套。拆卸时，只要拆去立轴上部盘根、立轴锁帽、上部立轴、机械密封锁帽，利用装配套可同时取出机械密封静、动环。由于机械密封可保证润滑条件，延长其使用寿命，结合静、动环选用合适材质保证与螺杆泵同寿命。同时，机械密封附有装配套，拆装方便。 |
| 主权利要求： |

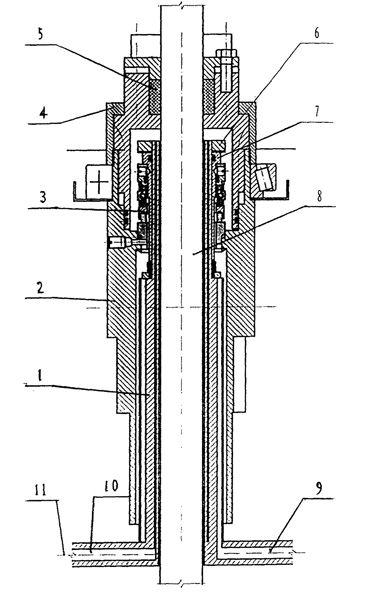

| 一种地面驱动单螺杆泵减速机内机械密封装置，其特征是机械密封（３）静环装于减速机下盖的中空凸起（１）上部，机械密封（３）动环装于减速机立轴（２）中部，机械密封（３）动、静环与立轴（２）中空部位形成润滑油池；在减速机下盖中空凸起（１）部位开有放气孔道（１０）和泄漏孔道（９），在放气孔端装有放气或填液阀门（１１）；在立轴（２）上部装有盘根（５），实现立轴（２）与光杆（８）的静密封；在机械密封（３）静环与下盖中空凸起（１）上装有装配套（７），机械密封锁帽（６）将装配套（７）固定在下盖中空凸起（１）的上部，立轴锁帽（４）连接立轴（２）的上下两部使之固定为一体。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
