| 申请号： |
200320115139 |
申请日： |
2003/11/29 |
| 公开号： |
|
公告号： |
2670669 |
| 授权日： |
2005-1-12 |
授权公告日： |
2005-1-12 |
| 专利类别： |
新型 |
国别省市代码： |
85[中国|重庆] |
| 代理机构代码： |
50211 |
代理人： |
郭云 |
| 发明名称： |
密闭式炼胶机用减速机 |
| 国际分类号： |
C09H 3/00;F16H 3/02;F16H 59/04 |
| 范畴分类号： |
|
| 发明人： |
付勇;刘其勇;石如春 |
| 申请人： |
重庆齿轮箱有限责任公司 |
| 申请人地址： |
重庆市江津德感镇东方红工业区 |
| 邮编： |
402263 |
| 文摘： |
| 一种密闭式炼胶机用减速机，其特征在于：齿轮输入轴３上另有齿轮３６，该齿轮３６与空套在二级齿轮输入轴７上的大齿轮５啮合，在大齿轮５和小齿轮９之间设置有拨叉换挡机构，大齿轮５和小齿轮９通过轴承１１空套在二级齿轮输入轴７上。本实用新型通过减速机的换档，实现了密闭式炼胶机的变速，降低了密闭式炼胶机传动系统的成本，能满足不同炼胶工艺的要求，具有结构紧凑，体积小，重量轻的特点，它主要用于轮胎、橡胶厂橡胶和胶料的塑炼、混炼，特别适用于子午胎胶料的母炼和终炼的炼胶机。 |
| 主权利要求： |

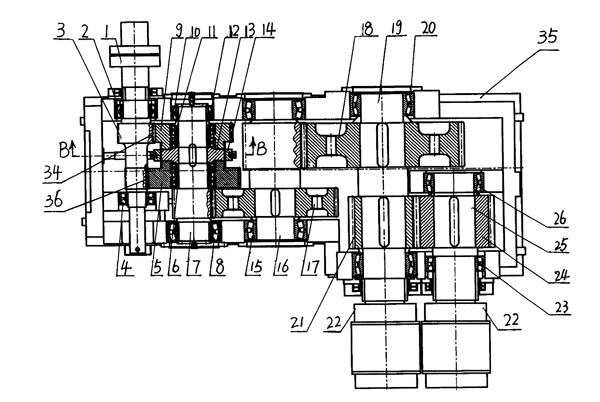

| 一种密闭式炼胶机用减速机，齿轮输入轴（３）上的齿轮（３４）与二级齿轮输入轴（７）上的小齿轮（９）啮合，二级齿轮输入轴（７）上的齿轮和三级齿轮输入轴（１６）上的齿轮啮合、三级齿轮输入轴（１６）上的齿轮和输出轴（１９）上的齿轮啮合、输出轴（１９）上的齿轮和输出轴（２５）上的齿轮啮合，输出轴（１９、２５）并排伸出箱体（３５）外连接鼓形齿联轴器（２２），其特征在于：齿轮输入轴（３）上另有齿轮（３６），该齿轮（３６）与空套在二级齿轮输入轴（７）上的大齿轮（５）啮合，在大齿轮（５）和小齿轮（９）之间设置有拨叉换挡机构，大齿轮（５）和小齿轮（９）通过轴承（１１）空套在二级齿轮输入轴（７）上。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
