螺旋输送机专用减速机专利

来源：减速机信息网时间：2008-6-30 15:13:28　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200420028948	申请日：	2004/05/11
公开号：		公告号：	2700641
授权日：	2005-5-18	授权公告日：	2005-5-18
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	王淦绪
发明名称：	螺旋输送机专用减速机
国际分类号：	F16H 1/06;B65G 23/08
范畴分类号：
发明人：	王爱民
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型涉及一种螺旋输送机专用减速机。其结构是：前箱体的法兰用螺栓、弹簧垫圈固装在标准电动机的法兰端盖上，输入齿轮轴通过平键与电动机的出轴联结。输入齿轮轴与从动齿轮相啮合，从动齿轮安装在输出齿轮轴的两个轴承之间；在输出轴伸出后箱体外部的轴台上安装有毛毡密封，毛毡密封通过螺钉、压盖固定在后箱体的外端部，可防止输送机的物料泄漏出来。输出轴用花键与螺旋输送机直联，取消了联轴器，同时还构成螺旋输送机的一个支点，输出轴另一端的尾部安装一个推力轴承，可克服外来的轴向力。其特点是；结构简单紧凑、体积较小、配套方便、检修容易、安装便捷，可降低产品的成本，提高经济效益和市场竞争能力。
主权利要求：
一种螺旋输送机专用减速机，它由前箱体（１）、后箱体（２）、输入齿轮轴（３）、轴承（４）、从动齿轮（５）、挡圈（６）、挡油圈（７）、毛毡密封（８）、压盖（９）、输出轴（１０）、电动机（１１）、花键、螺栓、垫圈与紧固件组成，其特征是：输入齿轮轴（３）通过平键联结电动机（１１）的出轴，输入齿轮轴（３）啮合从动齿轮（５），从动齿轮（５）固装在输出轴（１０）的另一端的两个轴承之间；在输出轴（１０）伸出后箱体（２）外部的轴台上安装有毛毡密封（８），毛毡密封（８）通过螺钉、压盖（９）固定在后箱体（２）的外端部，输出轴（１０）通过花键与螺旋输送机直联，输出轴（１０）另一端的尾部安装有一个推力轴承（４）。
优先权项：

PCT 项

法律状态：[免责声明]

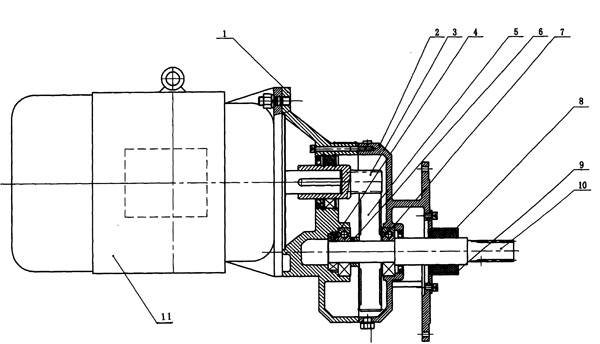

主附图

螺旋输送机专用减速机
