正反差齿轮减速机专利

来源：减速机信息网时间：2008-6-30 17:56:53　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200510111401	申请日：	2005/12/13
公开日：	2007/06/20	公告日：
公开号：	1982745	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	31[中国\|上海]
代理机构代码：		代理人：
发明名称：	正反差齿轮减速机
国际分类号：	F16H 1/32
范畴分类号：	27D
发明人：	王维民
申请人：	王维民
申请人地址：	上海市黄浦区陆家宅路52弄4号
邮编：	200010
文摘：
本发明是一种《正反差齿轮减速机》，它以“少齿差”和“多齿差”两组内啮齿轮的结合，通过两组内啮齿轮正反向的转动，以正反向转动值在相互抵消后，剩余的转动值可以直接设定出高比例和超高比例传动比的发明理念而设计的，因此可以直接设定出几百转比一转、几千转比一转的传动比。由于该减速机通过两组内啮齿轮正反向的转动来达到高比例减速的效果，因此就可以使被驱动的两组内啮齿轮把齿牙的配置量设定到最少的程度，配置的齿牙越少，每一个齿牙就可以制作得越大，齿牙越大，减速机的承载能力也就越大，因此该减速机具有体积小，重量轻，加工简便，承载能力大的优点，特别适应于高传动比的减速机领域。
主权利要求：
正反差齿轮减速机，它主要包括壳体，装在壳体内的输入轴、输出轴和相关的齿轮。输入轴９和输出轴１０与壳体１３的连接处都装有轴承，此外输入轴进入输出轴中心点的连接处也装有轴承，连接体１１与壳体的连接处的左右两边也装有轴承。（轴承编号是１２）　　　　齿轮１、２、３、４都是内啮齿轮，齿轮５，６都是行星齿轮，输入轴９上装有固定连接的齿轮７、８，内啮齿轮１与壳体１３固定连接，内啮齿轮２、３是通过连接体１１固定连接的两个不同的齿轮，内啮齿轮４与输出轴１０固定连接。　　　　内啮齿轮１、２与行星齿轮５相啮合，内啮齿轮３、４与行星齿轮６相啮合，行星齿轮５同时与输入轴的齿轮７相啮合，行星齿轮６同时与输入轴的齿轮８相啮合。
优先权项：

PCT 项

法律状态：[免责声明]

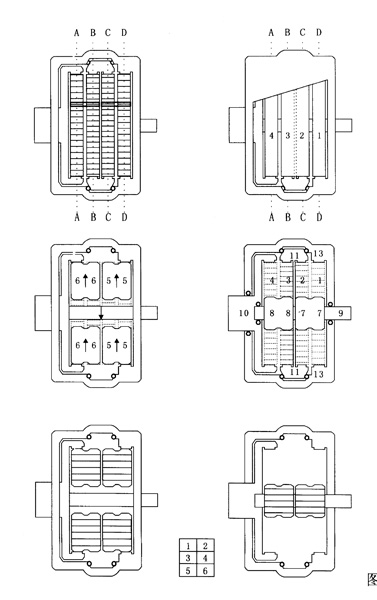

主附图

正反差齿轮减速机
