摆线减速电机专利

来源：减速机信息网时间：2008-7-10 10:15:30　　责任编辑：liuzhiyun

[公开说明书]

申请号：	01116741	申请日：	2001/04/18
公开日：	2002/11/27	公告日：
公开号：	1381938	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	33[中国\|浙江]
代理机构代码：	00000	代理人：
发明名称：	摆线减速电机
国际分类号：	H02K 7/116
范畴分类号：	37A
发明人：	吴声震
申请人：	吴声震;王庆忠;王庆雨
申请人地址：	浙江省平阳县昆阳镇白石街4号楼761室
邮编：	325400
文摘：
本发明涉及机电一体技术领域，一种减速与电磁驱动有机组成一体的新型电动机。其主要特征在于电机与减速机二者的机座融为一体，即一个共同机座，同时在机座前端内腔有二圆环壁构成针齿壳。本发明突破了数百年来电动机必须串联减速机的传统方式。比之德国ＳＥＷ公司、Ｌｅｎｚｅ公司及日本住友ＡＬＴＡＸ的产品轴的尺寸缩短３０～４５％，重量减轻３０～４０％，制造成本低等优点。
主权利要求：
一种由电磁传动与摆线减速两部分有机组合一体的新型电动机，其中电磁传动主要由定子、转子、轴、端盖及轴承构成；摆线减速主要由摆线轮、针齿轮、Ｗ输出机构及偏心轴承构成，其主要特征在于：电磁传动与摆线减速两者机座融为一体，即共有机座［１］，机座内腔前端有两圆环壁既构成针齿壳，又作为机座的加强筋，并且在对应于针齿壳下部有一储油腔［１８］，储油腔的侧壁亦作为加强筋而大大提高机座的机械强度，其中：１）机座［１］、定子［２］、转子［３］、轴［４］、端盖［６］及轴承［７］、［５］、［２０］构成电磁传动，端盖［６］与内腔圆环壁联接，轴［４］由轴承［７］、［２０］分别定位在柱销均载环［８］与端盖［１９］内孔中，而均载环外圆由轴承［５］定位在端盖［６］内孔中；２）机座［１］、装在两圆环壁均布孔中的针齿［１０］、针套［９］、摆线轮［１１］、柱销［１２］、柱套［１３］、偏心轴承［１７］、输出轴［１４］、轴承［１６］及前端盖［１５］构成摆线减速传动，针齿壳为内腔两圆环壁，均载环［８］用来提高柱销的弯曲强度。
优先权项：

PCT 项

法律状态：[免责声明]	2004-12-22;视撤日

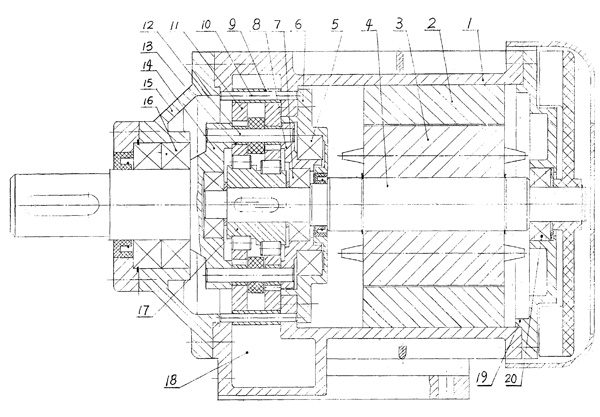

主附图

摆线减速电机
