| 申请号： |
03217330 |
申请日： |
2003/05/21 |
| 公开号： |
|
公告号： |
2619911 |
| 授权日： |
2004-6-9 |
授权公告日： |
2004-6-9 |
| 专利类别： |
新型 |
国别省市代码： |
37[中国|山东] |
| 代理机构代码： |
37103 |
代理人： |
吴红 |
| 发明名称： |
摆线针轮电动滚筒 |
| 国际分类号： |
B65G 23/08;F16H 1/28 |
| 范畴分类号： |
32F |
| 发明人： |
徐其国 |
| 申请人： |
徐其国 |
| 申请人地址： |
山东省淄博市博山区五岭路48号博山奥博机械有限公司 |
| 邮编： |
255200 |
| 文摘： |
| 本实用新型提供一种摆线针轮电动滚筒，包括电动机、减速机、输出轴、滚筒体和左、右支架，其中电动机与减速机位于滚筒体内，右支架与滚筒体的端部固定连接，其特征在于：减速机采用行星摆线针轮减速机，其一端与电动机的输出轴固定连接，减速机的输出轴经键与滚筒体固定连接，输出轴的端部与左支架轴承传动连接，左支架相对于滚筒体转动。本实用新型由于采用行星摆线针轮作为减速机构，其输出轴与滚筒体固定连接，将电动机输出的动力减速后输出，具有结构紧凑、传动功率大、扭矩大、怠速范围宽、制作工艺简单、维修方便等特点，克服了原有采用齿轮传动的电动滚筒结构复杂、不便于维修的缺陷，是目前工作性能较为理想的电动滚筒。 |
| 主权利要求： |

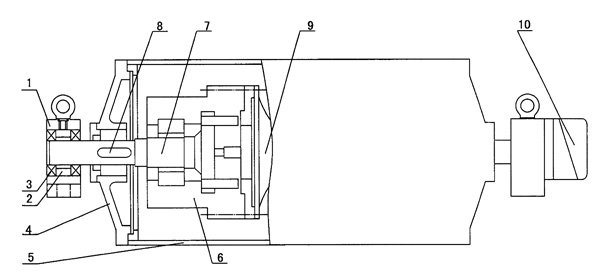

| 一种摆线针轮电动滚筒，包括电动机（９）、减速机（６）、输出轴（７）、滚筒体和左、右支架（１），其中电动机（９）与减速机（６）位于滚筒体内，右支架（１）与滚筒体的端部固定连接，其特征在于：减速机（６）采用行星摆线针轮减速机，其一端与电动机（９）的输出轴固定连接，减速机（６）的输出轴（７）经键（８）与滚筒体固定连接，输出轴（７）的端部与左支架（１）经轴承（３）传动连接，左支架（１）相对于滚筒体转动。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
|
| |
