同轴式多齿啮合分力减速机专利

来源：减速机信息网时间：2008-7-10 8:56:00　　责任编辑：liuzhiyun

申请号：	200620140105	申请日：	2006/11/21
公开号：		公告号：	201013842
授权日：	2008-1-30	授权公告日：	2008-1-30
专利类别：	新型	国别省市代码：	42[中国\|湖北]
代理机构代码：		代理人：
发明名称：	同轴式多齿啮合分力减速机
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	陈建武
申请人：	陈建武
申请人地址：	湖北省石首市绣林大道108号
邮编：	434400
文摘：
本实用新型为一种同轴式多齿啮合分力减速机，属通用传动机械领域。目前，齿轮减速机一般采用的是单组齿轮啮合传动，如需承载较大扭矩时，必须加大齿轮模数，以达到负载要求。上述技木具有齿轮齿啮合少，齿轮轴单向受力，从而导致变形弯曲及承载能力小等不足。本实用新型的目的是提供一种体积小，承载能力大，耐冲击的减速机。其技术特点是，将上述单组齿轮啮合改为多组齿轮啮合，充分利用了齿轮圆周上其它未啮合利用的齿，即由一个齿轮带动多个齿轮，再由多个齿轮带动一个齿轮。从而达到了多齿啮合分力的效果实现了体积小，承载能力大的目的。本实用新型主要用于有机械传动需减速的场合或作机械设备配套使用。
主权利要求：
一种同轴式多齿啮合分力减速机，是由箱体、箱盖座、输入轴、输出轴及各级减速齿轮所组成，其特征是：安装在输入轴（５）上的一级齿轮（４）与安装在周围的多根齿轮轴（９）上的多个一级大齿轮（２）啮合传动，在齿轮轴（９）上均安装有小齿轮（８），该小齿轮（８）均与安装在输出轴（６）上的大齿轮（７）啮合。
优先权项：

PCT 项

法律状态：[免责声明]

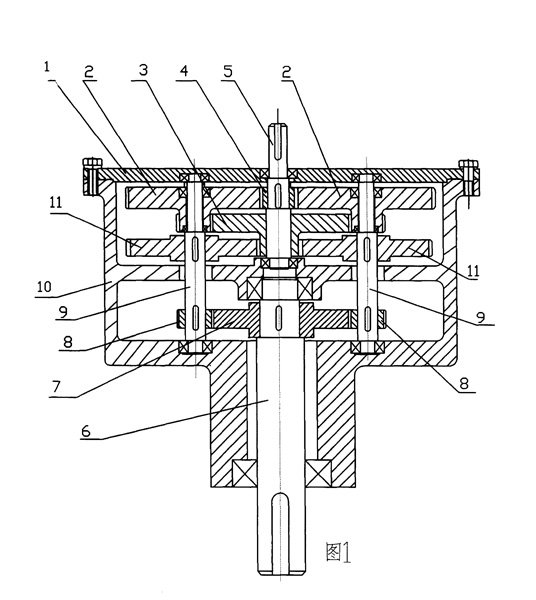

主附图

同轴式多齿啮合分力减速机
