| 申请号： |
99234481 |
申请日： |
1999/03/26 |
| 公开号： |
|
公告号： |
2374698 |
| 授权日： |
|
授权公告日： |
2000-4-19 |
| 专利类别： |
新型 |
国别省市代码： |
87[中国|西安] |
| 代理机构代码： |
61114 |
代理人： |
徐平 |
| 发明名称： |
星辰齿轮简支梁式行星减速机 |
| 国际分类号： |
F16H 1/28 |
| 范畴分类号： |
27D |
| 发明人： |
周先德;董勇志;周泳良;尚琳;周力 |
| 申请人： |
周先德 |
| 申请人地址： |
陕西省西安市咸宁西路28号西安交通大学3村24舍401 |
| 邮编： |
710048 |
| 文摘： |
| 一种星辰齿轮筒支梁式行星减速机，其输入轴通过传动装置与偏心轴套相联接，偏心轴套上设置有嵌于星辰行星齿轮中的转臂轴承，星辰行星齿轮包括套于星齿销上的星齿及与星齿共轭啮合的星齿；输出机构为平行四边形柱销输出机构，其包括套于柱销上、并与星辰行星齿轮相联接的柱销套，柱销套两端分别固联有柱销轮，柱销轮通过键与所述输出轴相联接。本实用新型速比及承载能力大，且扩大了应用范围。 |
| 主权利要求： |

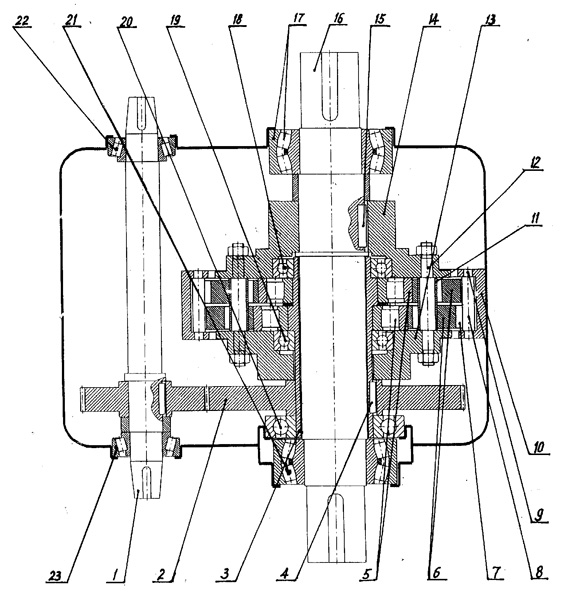

| 一种星辰齿轮简支梁式行星减速机，包括与电机相联接的输入轴（１）、与所述输入轴（１）相联接的传动装置（２），还包括输出轴（１６）及驱动该输出轴（１６）的输出机构，其特征在于：所述传动装置（２）与偏心轴套（３）相联接，所述偏心轴套（３）上设置有嵌于星辰行星齿轮（６）中的转臂轴承（５），所述星辰行星齿轮（６）包括套于星齿销（９）上的星齿（８）及与星齿（８）共轭啮合的星齿（７）；所述输出机构为平行四边形柱销输出机构，其包括套于柱销（１２）上、并与星辰行星齿轮相联接的柱销套（１１），所述柱销套（１２）两端分别固联有柱销轮（１３）、（１４），柱销轮（１３）、（１４）通过键（１５）与所述输出轴（１６）相联接。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
2002-5-8;因费用终止日 |
