减速机网 辊道专用行星减速器 专利 减速机网
来源:减速机信息网    时间:2008-7-11 10:22:10  责任编辑:liuzhiyun



申请号: 200710068045 申请日: 2007/04/13
公开日: 2007/10/03 公告日:
公开号: 101046238 公告号:
授权日: 授权公告日:
专利类别: 发明 国别省市代码: 97[中国|宁波]
代理机构代码: 33219 代理人: 张文忠
发明名称: 辊道专用行星减速器
国际分类号: F16H 1/28
范畴分类号: 27D
发明人: 宋济隆;张萌;郑徐新;张先江
申请人: 宁波东力传动设备股份有限公司
申请人地址: 浙江省宁波市江北投资创业园区C区荪湖路1号宁波东力传动设备股份
邮编: 315033
文摘:
辊道专用行星减速器,包括法兰,含有前后机体的箱体,第一、二级的太阳轮、行星架、行星轮,输出空心轴;第一、二级的太阳轮、行星架和输出空心轴同轴心;第一级太阳轮经C型平键联接在减速机输出轴上;第一级行星架和第二级太阳轮通过花键联接,第二级行星架经花键联接在减速机输出轴上;第一级行星架周边至少均布两个第一级行星轮,第二级行星架周边至少均布两个第二级行星轮;至少两个第一级行星轮经满滚子轴承分别安装在相应的第一级行星架周边均布至少两个第一级行星轴上,至少两个第二级行星轮经满滚子轴承分别安装在相应的第二级行星架周边均布至少两个第二级行星轴上,对应第一、二级行星轮分别与对应内齿圈及对应同级太阳轮常啮合。
主权利要求:
辊道专用行星减速器,包括法兰(3)、箱体、太阳轮、行星轮、行星架、输出空心轴(15),其特征在于:所述的箱体包括前机体(7)和后机体(12),前机体(7)内设有第一级内齿圈和第二级内齿圈,且前机体(7)经紧固件与后机体和工作机联接;    所述的太阳轮包括第一级太阳轮(2)和第二级太阳轮(11);行星架包括第一级行星架(5)和第二级行星架(8);所述的行星轮包括第一级行星轮(6)和第二级行星轮(9);所述的第一级太阳轮(2)、第二级太阳轮(11)、第一级行星架(5)、第二级行星架(8)和输出空心轴(15)同轴心;所述的第一级太阳轮(2)经C型平键联接在减速机输出轴上;第一级行星架(5)和第二级太阳轮(11)通过花键联接,第二级行星架(8)经花键联接在减速机输出轴上;第一级行星架(5)周边至少均布两个第一级行星轮(6),第二级行星架(8)周边至少均布两个第二级行星轮(9);所述的至少两个第一级行星轮(6)经满滚子轴承分别安装在相应的第一级行星架(5)周边均布至少两个第一级行星轴(4)上,所述的至少两个第二级行星轮(9)经满滚子轴承分别安装在相应的第二级行星架(8)周边均布至少两个第二级行星轴(10)上,对应所述的第一级行星轮(6)和第二级行星轮(9)分别与对应内齿圈及对应同级太阳轮常啮合。
优先权项:
PCT 项
法律状态:[免责声明]

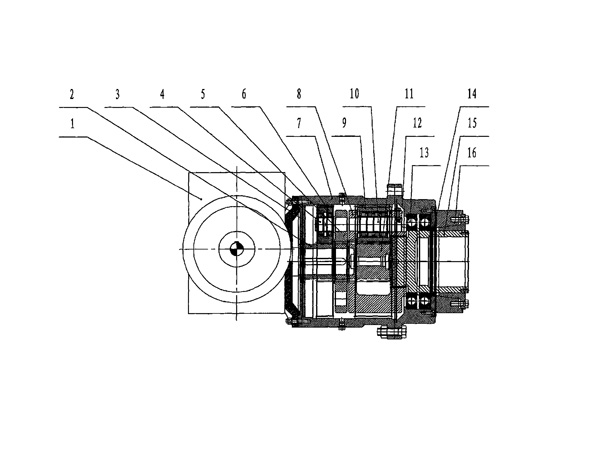

主附图

辊道专用行星减速器
