封闭式行星齿轮减速器专利

来源：减速机信息网时间：2008-7-11 10:26:32　　责任编辑：liuzhiyun

申请号：	200710068194	申请日：	2007/04/24
公开日：	2007/10/03	公告日：
公开号：	101046242	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	33[中国\|浙江]
代理机构代码：	33207	代理人：	张莉华
发明名称：	封闭式行星齿轮减速器
国际分类号：	F16H 1/32
范畴分类号：	27D
发明人：	丁开仙;俞渭江
申请人：	丁开仙
申请人地址：	浙江省慈溪市长河镇大牌头路7号慈溪市方园齿轮厂
邮编：	315326
文摘：
一种封闭式行星齿轮减速器，由输入轴上的太阳轮将连接有行星轴、行星架并与各级太阳轮啮合的行星齿轮连接成整体，各级行星齿轮与齿圈啮合组成多级行星减速机构构成，所述齿圈为输出轴，所述三级行星架安装在带轴承的轴套和轴承座上，轴承座固定在齿圈上，所述一、二级行星架上还设有一、二级中心轮与二、三级太阳轮连接，输入轴上连接有一、二、三级太阳轮和轴承。直接以作为机壳的齿圈作输出轴，其直径大工作平稳、承载力大、使用安全，抗冲击和抗振动的能力强。一、二级行星架上的一、二级中心轮直接与太阳轮上的短齿连接，结构紧凑、体积小，传动中行星架、太阳轮浮动自找中心磨损小、噪声低，传动效率高达到０．９２～０．９６。
主权利要求：
一种封闭式行星齿轮减速器，由输入轴上的太阳轮将连接有行星轴、行星架并与各级太阳轮啮合的行星齿轮连接成整体，各级行星齿轮与齿圈啮合组成多级行星减速机构所构成，其特征在于所述的齿圈（３１）为输出轴，所述的三级行星架（３４）安装在带轴承（３）的轴套（２）和带轴承（４）的轴承座（３３）上，轴承座（３３）固定在齿圈（３１）上，所述的一、二级行星架（２０）、（２８）上还设有一、二级中心轮（２３）、（２７）与二、三级太阳轮（２５）、（３２）连接，输入轴（１）上连接有一、二、三级太阳轮（１４）、（２５）、（３２）和轴承（１９）。
优先权项：

PCT 项

法律状态：[免责声明]

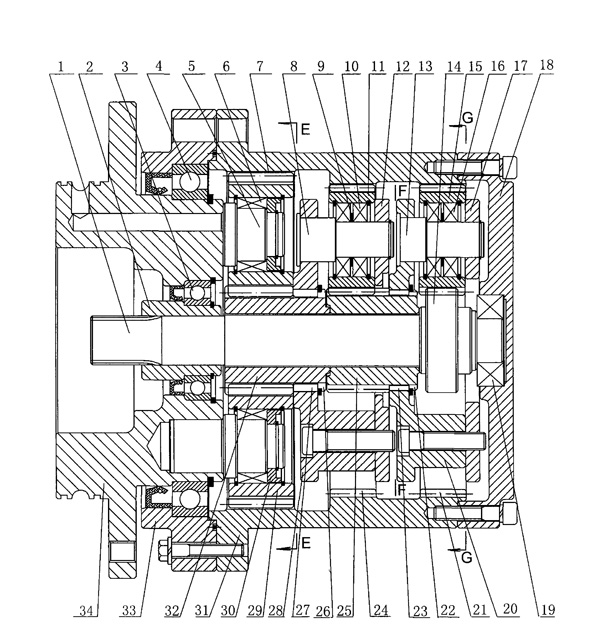

主附图

封闭式行星齿轮减速器
