卧式减速机角齿传动装置专利

来源：减速机信息网时间：2008-7-1 11:08:39　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200620110576	申请日：	2006/05/16
公开号：		公告号：	2918898
授权日：	2007-7-4	授权公告日：	2007-7-4
专利类别：	新型	国别省市代码：	85[中国\|重庆]
代理机构代码：	50102	代理人：	陆志强
发明名称：	卧式减速机角齿传动装置
国际分类号：	F16H 57/02;F16H 57/04
范畴分类号：	27D
发明人：	谢宗福;谷海强
申请人：	重庆减速机厂有限责任公司
申请人地址：	重庆市璧山县璧城街道牛角湾
邮编：	402760
文摘：
本实用新型涉及机械减速机，针对现有卧式减速机是利用现成的汽车盆、角齿传动，其密封位置位于凸缘外圆，角齿轴与凸缘的联接采用花键松联接，存在着润滑循环不充分，密封不可靠，传动振动大，轴承和凸缘易损坏等不足，而提出一种结构简单的卧式减速机角齿传动装置。所采用技术方案是，箱体１５内装配有轴承座６，螺栓１２穿过轴承座６法兰盘的孔和调整环的孔与箱体１５端面内螺纹啮合，轴承座６内两头装置有轴承３，两轴承３套有角齿轴１，角齿轴１的角齿与左边轴承３之间轴上套有甩油盘，角齿轴１轴上装配的右边轴承３两边分别套有调整垫７和圆螺母止动垫圈１４，圆螺母止动垫圈１４的外端面的小圆螺母１３与角齿轴１轴上外螺纹啮合，螺栓１２穿过密封盖端面的孔与轴承座６端面内螺纹啮合，密封盖８内圆与角齿轴轴之间轴上套有密封９，角齿轴１的右端轴上单平键１１过盈联接联轴器１０。
主权利要求：
一种卧式减速机角齿传动装置，包括有角齿轴（１）、轴承座（６）、联轴器（１０）、箱体（１５），其特征是箱体（１５）内装配有轴承座（６），螺栓（１２）穿过轴承座（６）法兰盘的孔和调整环的孔与箱体（１５）端面内螺纹啮合，轴承座（６）内两头装置有轴承（３），两轴承（３）套有角齿轴（１），角齿轴（１）的角齿与左边轴承（３）之间轴上套有甩油盘，角齿轴（１）轴上装配的右边轴承（３）两边分别套有调整垫（７）和圆螺母止动垫圈（１４），圆螺母止动垫圈（１４）的外端面的小圆螺母（１３）与角齿轴（１）轴上外螺纹啮合，螺栓（１２）穿过密封盖端面的孔与轴承座（６）端面内螺纹啮合，密封盖（８）内圆与角齿轴轴之间轴上套有密封（９），角齿轴（１）的右端轴上单平键（１１）过盈联接联轴器（１０）。
优先权项：

PCT 项

法律状态：[免责声明]

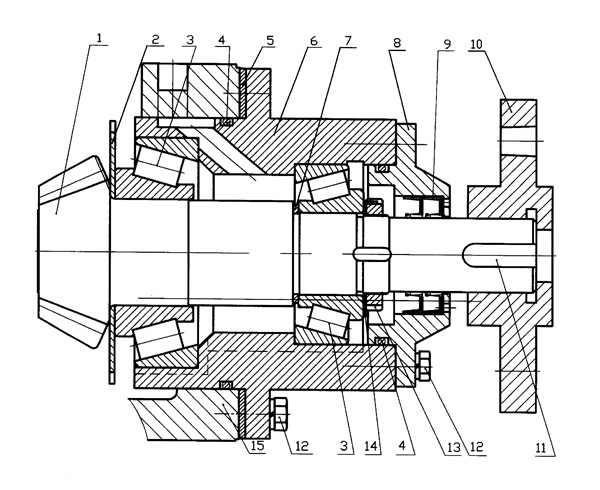

主附图

卧式减速机角齿传动装置
