用于带式输送机的减速机构专利

来源：减速机信息网时间：2008-7-11 11:12:04　　责任编辑：liuzhiyun

[公开说明书]

申请号：	03258518	申请日：	2003/09/25
公开号：		公告号：	2649532
授权日：	2004-10-20	授权公告日：	2004-10-20
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	王淦绪
发明名称：	用于带式输送机的减速机构
国际分类号：	B65G 23/00
范畴分类号：
发明人：	王爱民
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型涉及一种用于带式输送机的减速机构。在圆形的前、后端盖构成的圆饼形内腔中，安装有输入轴齿轮与中间齿轮啮合，为一级齿轮减速传动；中间齿轮轴上的小齿轮与空心输出轴上的低速齿轮啮合，为二级齿轮减速传动；其中输入轴、中间轴和空心输出轴，为两级空间平行轴。其目的是为了减小空间、缩小体积，使结构更加紧凑，并减轻重量。在输入轴的后端配有防倒转的逆止器，输出采用空心轴单键联结，可以直接悬挂在带式输送机的主机轴上，可替代电动滚筒作为带式输送机的动力源。在维修和检修时，减速机构不用拆卸下来，可直接在输送机上进行修理，维修非常方便。
主权利要求：
一种用于带式输送机的减速机构，它主要由前端盖、后端盖、输入轴齿轮、中间齿轮、中间齿轮轴、低速齿轮、空心输出轴、逆止器、扭力臂、轴承盖、轴套、轴挡圈、键、螺钉、螺母等紧固件组成，其特征是：在圆形的后端盖（８）与前端盖（９）的法兰盘的数个圆孔中，通过螺钉、螺母固连成圆饼形的一体结构；在前、后端盖的内腔中，输入轴齿轮（５）一级减速啮合中间齿轮（３），中间齿轮轴（４）上的小齿轮二级减速啮合低速齿轮（２），低速齿轮（２）通过键固装在空心输出轴（１）上，空心输出轴（１）、中间齿轮轴（４）及输入轴齿轮（５）的三根轴心线不在一条直线上，为两级空间平行轴；输入轴齿轮（５）的后端轴台上，安装有一个逆止器（６），还在前、后端盖的法兰盘上，通过螺钉、螺母安装一个扭力臂（７）。
优先权项：

PCT 项

法律状态：[免责声明]

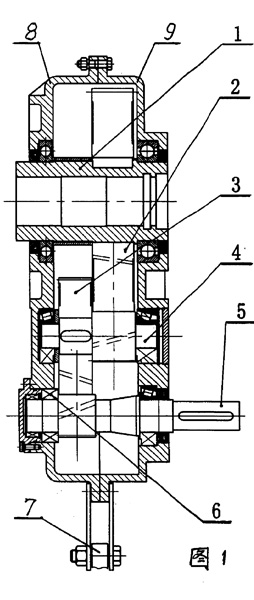

主附图

用于带式输送机的减速机构
