双摆线齿轮减速传动滚筒专利

来源：减速机信息网时间：2008-7-11 11:43:29　　责任编辑：liuzhiyun

[公开说明书]

申请号：	93237583	申请日：	1993/09/04
公开号：		公告号：	2177703
授权日：	1994-7-26	授权公告日：	1994-9-21
专利类别：	新型	国别省市代码：	32[中国\|江苏]
代理机构代码：	99999	代理人：	曹祖良
发明名称：	双摆线齿轮减速传动滚筒
国际分类号：	B66D 1/22
范畴分类号：	32F
发明人：	边海林;董霞龄;蒋科伟;赵仁芳
申请人：	无锡县硫化器厂
申请人地址：	江苏省无锡县张泾镇石村
邮编：	214194
文摘：
本实用新型属于一种减速装置，具体地说是一种双摆线齿轮减速机安装在筒体内壁上，减速滚筒。该减速滚筒的特点是安装在筒体内的减速机为双摆线减速机，减速机的输出端直接与筒体内壁连接在筒体内还装有逆止器。
主权利要求：
一种双摆线齿轮减速传动滚筒，包括减速机构，筒体（３０）及其左、右端盖（５２）、（３１），中空的左销轴架（９）与支承轴（２４）分别安装在左、右端盖（５２）与（３１）中，右销轴架（４４）紧固在支承轴（２４）的另一端，输入轴（１）穿过左销轴架（９）的空心部分后，在其端部紧固偏心套（４９），偏心套外连接摆线外齿轮（４６），其特征是减速机构为双摆线齿轮减速机，摆线内齿轮（１９）紧固在筒体（３０）的内壁上，摆线外齿轮（４６）与摆线内齿轮（１９）啮合，在摆线外齿轮（４６）两侧利用销轴（４７）分别连接左销轴架（９）与右销轴架（４４）。
优先权项：

PCT 项

法律状态：[免责声明]	1996-10-23;因费用终止日

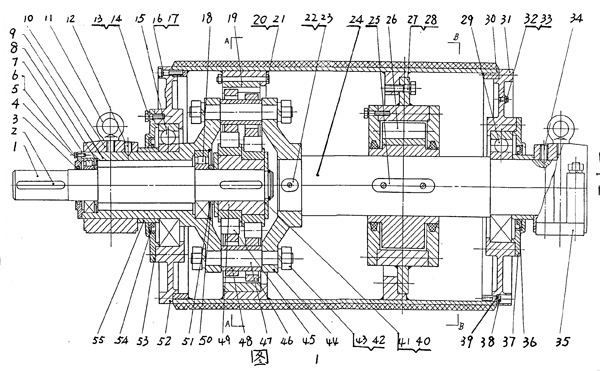

主附图

双摆线齿轮减速传动滚筒
