反向同步减速机组专利

来源：减速机信息网时间：2008-7-11 15:17:55　　责任编辑：liuzhiyun

[公开说明书]

申请号：	00251859	申请日：	2000/09/27
公开号：		公告号：	2491651
授权日：		授权公告日：	2002-5-15
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	00000	代理人：
发明名称：	反向同步减速机组
国际分类号：	F16H 1/28
范畴分类号：	27D26A
发明人：	郑悦
申请人：	郑悦
申请人地址：	天津市河西区平山道森淼公寓8-1208
邮编：	300074
文摘：
本实用新型提出少齿差类的反向同步减速机组，特别是双层齿轮双内啮合少齿差行星传动的反向同步减速机组，至少具有输入输出转向同向和反向的双内啮合少齿差减速机各１台，其减速比绝对值相等，以满足需同速运转但相互反向转动的滚动体的机械如搅拌机、轧钢机、甘蔗压榨机、榨糖机、磨机、塑料挤出机、粉碎机及喂料、输送机械等的工程需要。
主权利要求：
一种反向同步减速机组，包括减速比绝对值接近相等而输入轴与输出轴转向相同的正向减速机和转向相反的反向减速机至少各１台，其特征是：正向减速机和反向减速机都是双内啮合少齿差行星减速机，反向减速机中，与输出内齿轮（齿数为Ｇ４）啮合的行星齿轮的齿数为Ｇ３，与固定内齿轮（齿数为Ｇ２）啮合的行星齿轮的齿数为Ｇ１，符合减速比ＩＧ＝１／（１－Ｇ２Ｇ３／Ｇ１Ｇ４）＜０即Ｇ２Ｇ３／Ｇ１Ｇ４＞１使输入输出的转向相反；而正向减速机的输出内齿轮的齿数Ｚ４，与之啮合的行星齿轮的齿数为Ｚ３，固定内齿轮的齿数为Ｚ２，与之啮合的行星齿轮的齿数为Ｚ１，符合减速比ＩＺ＝１／（１－Ｚ２Ｚ３／Ｚ１Ｚ４）＞０即Ｚ２Ｚ３／Ｚ１Ｚ４＜１使输入输出转向相同，并且，满足Ｚ２Ｚ３／Ｚ１Ｚ４＋Ｇ２Ｇ３／Ｇ１Ｇ４＝２使得ＩＺ与ＩＧ的绝对值的差值小到，在一个设备大修期至多在减速机寿命期内，该减速比绝对值之差累计造成的减速机输出轴的相对旋转角度仍在工作机械允许的范围内，得到工况允许的反向同步减速机组。
优先权项：

PCT 项

法律状态：[免责声明]	2005-11-16;因费用终止日

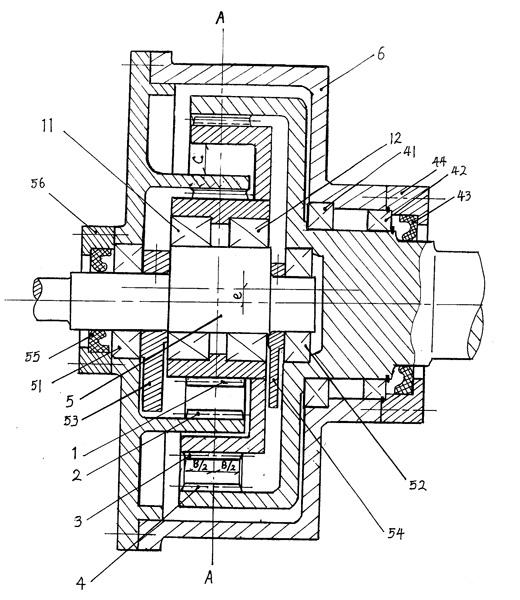

主附图

反向同步减速机组
