用于石油开采的螺杆泵驱动减速器专利

来源：减速机信息网时间：2008-7-11 15:31:45　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200610016273	申请日：	2006/10/25
公开日：	2007/04/11	公告日：
公开号：	1945060	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	李凤
发明名称：	用于石油开采的螺杆泵驱动减速器
国际分类号：	F16H 57/02;F16H 1/20
范畴分类号：	27D
发明人：	陈明江
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本发明提供一种用于石油开采的螺杆泵驱动减速器。其特点是：在齿轮箱内左侧安装一个上端制有孔和键槽的输入齿轮轴，通过输入齿轮轴上端孔和键槽在齿轮箱上端插入安装电机，输入齿轮轴下端安装有超越离合器及其可控的制动块，在齿轮箱内中间安装带有与输入齿轮轴啮合的输入齿轮及其输出齿轮轴，在齿轮箱内右侧安装带有与输出齿轮轴啮合的输出齿轮及其空心输出轴，空心输出轴上端制有与锁套连接的双键槽，空心输出轴内安装有螺杆泵驱动轴的导向固定轴套，固定轴套下端的齿轮箱上安装带有与平台出油管支架匹配止口的护盖，使该装置更加紧凑，减小了占地面积。另外本发明还具有温升低、噪音小、效率高和成本低的优点。
主权利要求：
一种用于石油开采的螺杆泵驱动减速器，由齿轮箱、安装在齿轮箱内的输入齿轮轴、安装在齿轮箱内的输出齿轮轴、安装在输出齿轮轴上与输入齿轮轴相啮合的输入齿轮、安装在齿轮箱内的输出轴、安装在输出轴上与输出齿轮轴相啮合的输出齿轮、以及安装在齿轮箱上端的与输入齿轮轴连接的电机组成，其特征是：所述齿轮箱的输出轴制有中心通孔，输出轴上端外圆上对称制有连接锁套的两个键槽，中心通孔内安装有固定轴套，在齿轮箱下端面安装带有与固定轴套匹配孔的护盖；所述与电机连接的输入齿轮轴上端制有与电机输出轴匹配的孔和键槽，输入齿轮轴下端安装有超越离合器，在齿轮箱下端安装有超越离合器制动装置。
优先权项：

PCT 项

法律状态：[免责声明]

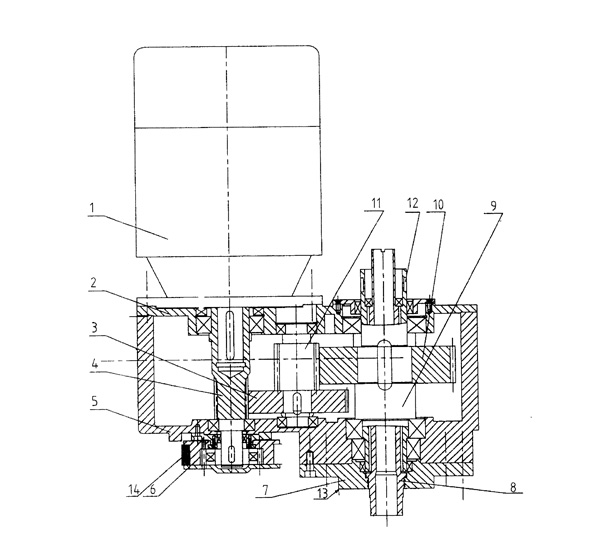

主附图

用于石油开采的螺杆泵驱动减速器
