| 申请号： |
200710041073 |
申请日： |
2007/05/23 |
| 公开日： |
2007/10/24 |
公告日： |
|
| 公开号： |
101059161 |
公告号： |
|
| 授权日： |
|
授权公告日： |
|
| 专利类别： |
发明 |
国别省市代码： |
31[中国|上海] |
| 代理机构代码： |
31001 |
代理人： |
翁若莹 |
| 发明名称： |
抽油机专用组合减速机 |
| 国际分类号： |
F16H 1/28;F16H 1/06;F16H 57/04;F04B 47/02 |
| 范畴分类号： |
27D |
| 发明人： |
李国亮;乔华山;杜德意 |
| 申请人： |
上海减速机械厂有限公司 |
| 申请人地址： |
上海市长寿路19号 |
| 邮编： |
200060 |
| 文摘： |
| 本发明涉及一种抽油机专用组合减速机，其特征在于，由输出轴部件、大齿轮、小齿轮、摆线输出装置、卸荷输入部件、摆线传动装置和机体组成，输出轴部件设于机体内一侧，大齿轮设于输出轴部件上，摆线输出装置设于机体内另一侧，与输出轴部件平行，小齿轮设于摆线输出装置上，与大齿轮啮合，卸荷输入部件通过摆线传动装置与摆线输出装置连接。本发明的优点是传动比可达３００，冲次可低至０．５次／ｍｉｎ，更适应稠油井等特殊井的开采要求，可采用油脂润滑，减速机不漏油，无需维护，适于野外作业。 |
| 主权利要求： |

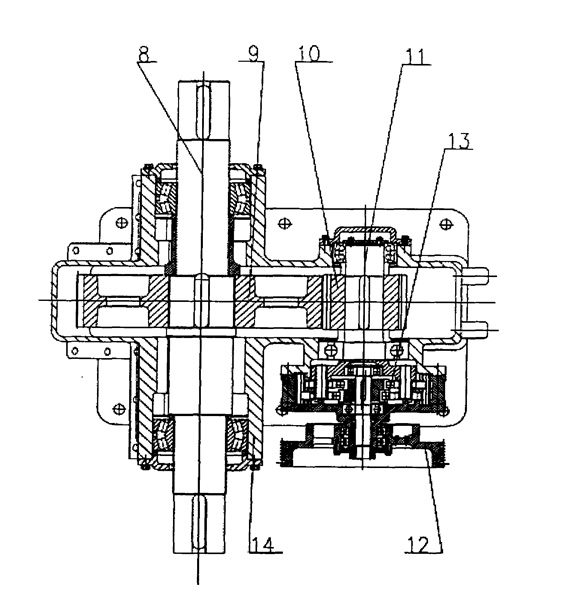

| 一种抽油机专用组合减速机，其特征在于，由输出轴部件（８）、大齿轮（９）、小齿轮（１０）、摆线输出装置（１１）、卸荷输入部件（１２）、摆线传动装置（１３）和机体（１４）组成，输出轴部件（８）设于机体（１４）内一侧，大齿轮（９）设于输出轴部件（８）上，摆线输出装置（１１）设于机体（１１）内另一侧，与输出轴部件（８）平行，小齿轮（１０）设于摆线输出装置（１１）上，与大齿轮（９）啮合，卸荷输入部件（１２）通过摆线传动装置（１３）与摆线输出装置（１１）连接。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
