带有浮动圈的减速器专利

来源：减速机信息网时间：2008-7-11 15:54:45　　责任编辑：liuzhiyun

[公开说明书]

申请号：	98111541	申请日：	1998/10/21
公开日：	2000/05/03	公告日：
公开号：	1251887	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	32[中国\|江苏]
代理机构代码：	32104	代理人：	曹祖良
发明名称：	带有浮动圈的减速器
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	陈万东
申请人：	陈万东
申请人地址：	江苏省宜兴市丁山精陶厂家舍
邮编：	214221
文摘：
本发明涉及减速机，尤其是指一种带有浮动圈装置的减速器。该装置包括一个由左、右箱盖与箱体构成的壳体，一根输入轴与输出轴分别利用轴承安装在左、右箱盖的中部，一中心轴的中部利用轴承安装在固定于箱体内的轴承座中部，在各轴间分别利用左、右行星轮机构相互连接，在右行星轮机构中，右行星轴的左端为行星轴齿轮，一内齿圈位于一环形浮动圈内，齿轮与内齿圈啮合，浮动圈紧固在箱体内，在浮动圈内均布径向的孔，孔内有一螺钉，一弹簧位于该孔内，其两端分别与螺钉及内齿圈接触，在内齿圈与浮动圈的接触面间有浮动间隙，在整个接触面上均布轴向的圆柱销，在圆销的两端有起定位作用的挡圈。
主权利要求：
一种带有浮动圈的减速器，包括一个由左、右箱盖（１）、（４５）与箱体（２）构成的壳体，一根输入轴（１１）与输出轴（４１）分别利用轴承安装在左、右箱盖（１）、（４５）中部，一中心轴（３）的中部利用轴承安装在固定于箱体（２）内的轴承座（２２）中部，轴（３）的右端利用轴承安装在输出轴（４１）左端的孔内，在输入轴与中心轴之间及中心轴与输出轴之间分别利用左、右行星轮机构相互连接，其特征是右行星轮机构中的右行星轴（３２）的左端为行星轴齿轮（５３），一内齿圈（２３）位于一环形浮动圈（２４）内，齿轮（５３）与内齿圈（２３）啮合，浮动圈紧固在箱体（２）内，在浮动圈（２４）内均布径向的孔，孔内有一螺钉（４７），一弹簧（４８）位于该孔内，其两端分别与螺钉及内齿圈接触，在内齿圈（２３）与浮动圈（２４）的接触面间有浮动间隙，在整个接触面上均布轴向的圆柱销（４９），在圆柱销的两端有起定位作用的挡圈（５０）。
优先权项：

PCT 项

法律状态：[免责声明]	2003-4-30;视撤日

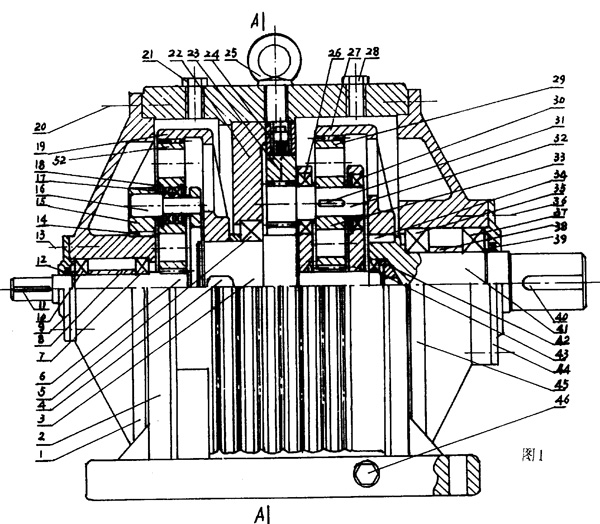

主附图

带有浮动圈的减速器
