环旋行星传动减速器专利

来源：减速机信息网时间：2008-7-11 16:49:25　　责任编辑：liuzhiyun

[公开说明书]

申请号：	93235251	申请日：	1993/12/18
公开号：		公告号：	2177839
授权日：	1994-8-17	授权公告日：	1994-9-21
专利类别：	新型	国别省市代码：	43[中国\|湖南]
代理机构代码：	43113	代理人：	乔清杰
发明名称：	环旋行星传动减速器
国际分类号：	F16H 37/00
范畴分类号：	27D
发明人：	林春荣;吴春森;万良玉;林影
申请人：	吴春森
申请人地址：	湖南省长沙市金盆岭长沙化工机械厂
邮编：	410007
文摘：
环旋行星传动减速器属于减速机领域，主要包括蜗杆、行星轮组、定子及转臂，其中蜗杆带螺旋槽，环绕着蜗杆设置有多个行星轮，行星轮的圆周上有啮合凸起，一方面与蜗杆的螺旋槽啮合，另一方面与定子的凹槽相啮合，行星轮通过轮轴装在转臂上。本实用新型结构新颖，设计合理，与现有齿轮减速机相比，具有较高的传动比，结构紧凑，体积小，运转平稳，噪声小，传动效率高，使用上具有可逆性的特点。
主权利要求：
一种环旋行星传动减速器，主要包括蜗杆、行星轮组、定子及转臂，本实用新型的特征是蜗杆（６）带螺旋槽（７），环绕着蜗杆（６）设置有多个行星轮（１２），行星轮（１２）的圆周上有啮合凸起（８），一方面与蜗杆（６）的螺旋槽（７）啮合，另一方面与定子（１０）、（１４）的凹槽（９）相啮合，行星轮（１２）通过轮轴装在转臂（４）、（１５）上。
优先权项：

PCT 项

法律状态：[免责声明]	1997-2-5;因费用终止日

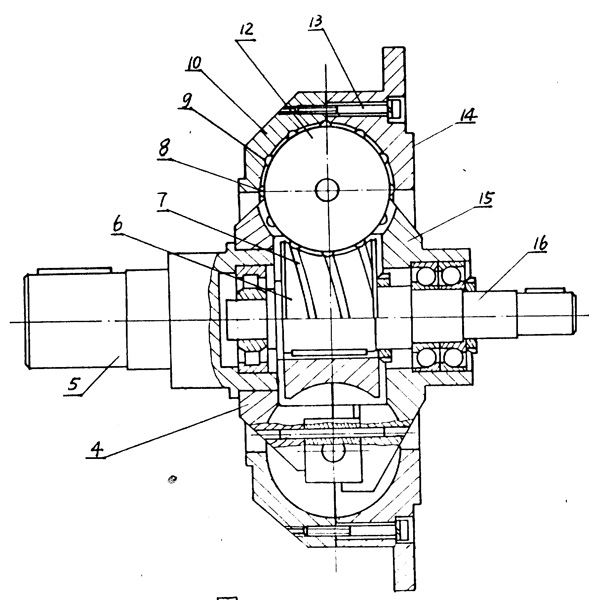

主附图

环旋行星传动减速器
