单级大速比的摆线减速机构专利

来源：减速机信息网时间：2008-7-11 17:56:10　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200620026567	申请日：	2006/06/29
公开号：		公告号：	2931933
授权日：	2007-8-8	授权公告日：	2007-8-8
专利类别：	新型	国别省市代码：	12[中国\|天津]
代理机构代码：	12101	代理人：	李凤
发明名称：	单级大速比的摆线减速机构
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	李向进;邢晓燕;李蔚
申请人：	天津减速机股份有限公司
申请人地址：	天津市河东区程林庄路8号
邮编：	300160
文摘：
本实用新型涉及一种单级大速比的摆线减速机构，由针齿壳、针齿销、摆线轮和偏心轴承组成。本实用新型的特征是增加了摆线轮的齿数和针齿壳的针齿数，并用展成插齿法加工，以确保摆线轮和针齿壳的精度和质量，本减速机构装在一级摆线减速机构内，可替代公知的大速比为８９至１４９的两级摆线减速机，并可缩短轴向尺寸，减小体积，节省材料，降低成本，提高减速机的承载能力。
主权利要求：
一种单级大速比的摆线减速机构，由针齿壳（１）、针齿销（２）、摆线轮（３）和偏心轴承（４）组成，摆线轮（３）的内孔动装在偏心轴承（４）上，其特征是：针齿壳（１）的内圆均匀分布有４５－７５个半圆孔，其中，每个半圆孔内均装有可滚动的针齿销（２），摆线轮（３）的外圆周上均匀分布有８９－１４９个轮齿，摆线轮（３）的轮齿啮合针齿壳（１）内圆上半圆孔中的针齿销（２）。
优先权项：

PCT 项

法律状态：[免责声明]

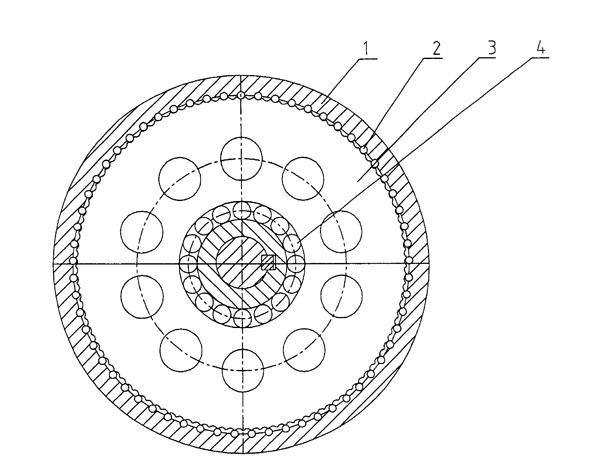

主附图

单级大速比的摆线减速机构
