釜用减速机行星传动机构专利

来源：减速机信息网时间：2008-7-1 14:24:08　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200620110578	申请日：	2006/05/16
公开号：		公告号：	2903576
授权日：	2007-5-23	授权公告日：	2007-5-23
专利类别：	新型	国别省市代码：	85[中国\|重庆]
代理机构代码：	50102	代理人：	陆志强
发明名称：	釜用减速机行星传动机构
国际分类号：	F16H 1/28
范畴分类号：	27D
发明人：	谢宗福;杨启荣
申请人：	重庆减速机厂有限责任公司
申请人地址：	重庆市璧山县璧城街道牛角湾
邮编：	402760
文摘：
本实用新型涉及机械减速机。针对现有摆线行星减速机，存在着要达到１３０转／分以上输出转速困难；中转速ＬＣ型两级圆柱齿轮减速机和Ｐ型三角带减速机，均存在着体积大，传动效率低，噪声大，输出转速不稳定等不足，而提出一种结构简单，采用渐开线行星齿轮传动机械结构。所采用的技术方案是，电机１的输出轴轴上套有连接齿套２一端，连接齿套２的另一端内齿轮与双联齿轮４的小齿啮合，双联齿轮４的大齿与行星齿轮７啮合，行星齿轮７与固定在下箱体１２箱内内齿圈８啮合，行星齿轮７两端轴上装配有行星架轴承６，行星架轴承６装在行星架１０上，行星架１０上部外圆套有上轴承５，螺栓穿过主轴９法兰盘的孔与行星架１０下端面内螺纹啮合，主轴９与下箱体１２之间轴上依次装配有轴承１１和油封１３。
主权利要求：
一种釜用减速机行星传动机构，包括有螺栓穿过上箱体（３）的下端面法兰盘的孔与下箱体（１２）上端面内螺纹啮合，螺栓穿过电机（１）法兰盘的孔与上箱体（３）连接座内螺纹啮合，其特征是电机（１）的输出轴轴上套有连接齿套（２）一端，连接齿套（２）的另一端内齿轮与双联齿轮（４）的小齿啮合，双联齿轮（４）的大齿与行星齿轮（７）啮合，行星齿轮（７）与固定在下箱体（１２）箱内内齿圈（８）啮合，行星齿轮（７）两端轴上装配有行星架轴承（６），行星架轴承（６）装在行星架（１０）上，行星架（１０）上部外圆套有上轴承（５），螺栓穿过主轴（９）法兰盘的孔与行星架（１０）下端面内螺纹啮合，主轴（９）与下箱体（１２）之间轴上依次装配有轴承（１１）和油封（１３）。
优先权项：

PCT 项

法律状态：[免责声明]

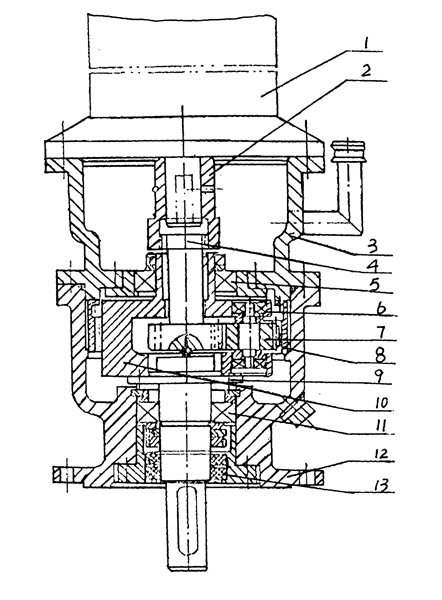

主附图

釜用减速机行星传动机构
