温室大棚卷帘用减速机专利

来源：减速机信息网时间：2008-7-1 17:03:03　　责任编辑：liuzhiyun

[公开说明书] [授权说明书]

申请号：	03144252	申请日：	2003/09/09
公开日：	2004/08/25	公告日：	2006/08/30
公开号：	1523249	公告号：	1272560
授权日：	2006-8-30	授权公告日：	2006-8-30
专利类别：	发明	国别省市代码：	12[中国\|天津]
代理机构代码：	12107	代理人：	闫俊芬
发明名称：	温室大棚卷帘用减速机
国际分类号：	F16H 1/28;A01G 9/22
范畴分类号：	27D
发明人：	赵世昌
申请人：	天津市三元机电设备厂
申请人地址：	天津市河东区津塘路詹庄砖瓦厂路7号
邮编：	300180
文摘：
本发明涉及一种温室大棚卷帘用减速机。为双级少齿差行星传动，内齿轮固定在机座内，与之啮合的外齿轮通过轴承安装在偏心轴上，其一级外齿轮内侧轴端一字滑块与偏心轴上的十字浮动滑槽器一侧的矩形槽吻合插接，其一级偏心轴另一端通过轴承固定在二级偏心轴右端，固定在机座内的二级内齿轮与一级内齿轮之间置有隔板套，二级外齿轮与二级内齿轮啮合并通过轴承安装在二级偏心轴上，其二级外齿轮上的一字滑块与套接在偏心轴上的二级十字浮动滑槽器一侧的矩形槽吻合插接，所述外齿轮的齿顶角为圆弧平滑连接，上述浮动滑槽器为圆盘状在其两端面上各有一个横向或纵向矩形槽十字交叉，其矩形槽分别与滑槽器中心轴孔相通，其两个矩形槽的十字交叉点与轴孔的中心点重合。本发明的显著效果是输出扭矩大而体积小，重量轻，使用方便，满足了农业温室大棚卷帘用减速机需求。
主权利要求：
一种温室大棚卷帘用减速机，为双级少齿差行星传动，其特征在于：一级内齿轮（１２）固定在机座（２）内，一级外齿轮（１３）与一级内齿轮（１２）啮合并通过轴承（１４）安装在一级偏心轴（１６）上，其一级外齿轮（１３）内侧轴端设有一字滑块与套接在偏心轴（１６）上的十字浮动滑槽器（１１）一侧的矩形槽吻合插接；一级偏心轴（１６）一端通过轴承（１５）安装在机座端盖（１７）上，其另一端通过轴承（９）固定在二级偏心轴（３）右端；固定在机座（２）内的二极内齿轮（６）与一级内齿轮（１２）之间置有隔板套（１０），二级偏心轴（３）一端的端面上有一字滑块与一级十字浮动滑槽器（１１）另一侧的矩形槽吻合插接，并通过轴承（８）安装在隔板套（１０）上，二级偏心轴（３）另一端与输出轴（１）键接，二级外齿轮（５）与二级内齿轮（６）啮合并通过轴承（７）安装在二级偏心轴（３）上，其二级外齿轮（５）内侧轴端设有一字滑块与套接在偏心轴（３）上的二级浮动滑槽器（４）一侧的矩形槽吻合插接，所述外齿轮的齿顶角为圆弧平滑连接，上述浮动滑槽器为圆盘状在其两端面上各有一个横向或纵向矩形槽十字交叉，其矩形槽分别与滑槽器中心轴孔相通，其两个矩形槽的十字交叉点与轴孔的中心点重合。
优先权项：

PCT 项

法律状态：[免责声明]

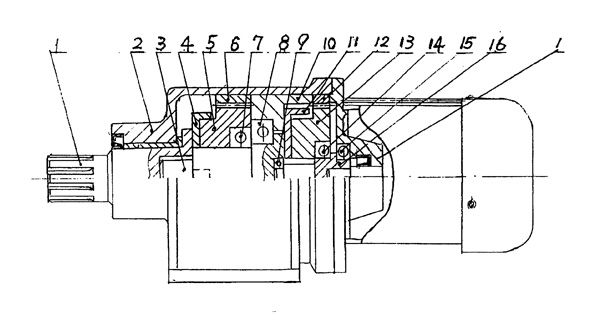

主附图

温室大棚卷帘用减速机
