旋弦线单螺杆齿轮减速机专利

来源：减速机信息网时间：2008-7-1 17:38:53　　责任编辑：liuzhiyun

[公开说明书]

申请号：	03211358	申请日：	2003/02/14
公开号：		公告号：	2600650
授权日：		授权公告日：	2004-1-21
专利类别：	新型	国别省市代码：	21[中国\|辽宁]
代理机构代码：	00000	代理人：
发明名称：	旋弦线单螺杆齿轮减速机
国际分类号：	F04C 15/00;F16H 25/04
范畴分类号：	28D
发明人：	田澍藩
申请人：	田澍藩
申请人地址：	辽宁省辽阳市白塔区熊家街78－4栋一单元5楼1号
邮编：	111000
文摘：
本实用新型是一种用于电动潜油螺杆泵井下齿轮减速机。其特征是减速齿轮副由旋弦线螺杆和直母线螺旋内齿轮构成旋弦线单螺杆齿轮副。这种齿轮副可以组成定轴轮系齿轮传动，也可以是行星齿轮系齿轮传动。对比其它齿型结构——其内齿轮直母线齿廓、外齿轮旋弦线螺杆易加工制造，精度高，成本低。
主权利要求：
一种采油电潜螺杆泵井下用的旋弦线单螺杆齿轮减速机，其特征是减速齿轮副是由旋弦线螺杆和直母线螺旋内齿轮构成旋弦线单螺杆齿轮副，旋弦线单螺杆齿轮副可以组成定轴轮系或行星轮系齿轮传动结构：Ａ、定轴轮系的由两级１∶２结构旋弦线齿轮副串联组成，构成４∶１降速比，联轴齿（３）的一端为内齿轮与输入齿轮（５）啮合，另一端螺杆与输出齿轮（２）内螺旋直母线齿廓啮合，齿轮副装在定子管（１）内，联轴齿（３）中间部位由偏心轴承（４）定位在定子管（１）中；Ｂ、行星轮系的由两对旋弦线螺旋齿轮副构成：一对３∶４结构，其中齿数为４的旋弦线内齿轮（２）与定子管（１）固定，旋弦线外齿轮齿数为３的螺杆在连体螺杆（３）一端，另一对齿轮副为２∶３结构，其中齿数为２的螺杆在连体螺杆（３）的另一端，内齿轮齿数为３的旋弦线齿轮及输出轴（５）通过轴承支撑在定子管（１）中，系杆即输入轴（４）装在连体螺杆（３）的空心轴内。
优先权项：

PCT 项

法律状态：[免责声明]	2008-4-16;因费用终止日

主附图

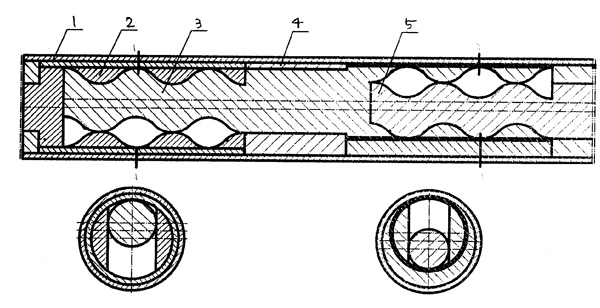

旋弦线单螺杆齿轮减速机
