| 申请号： |
200620018448 |
申请日： |
2006/03/27 |
| 公开号： |
|
公告号： |
2931932 |
| 授权日： |
2007-8-8 |
授权公告日： |
2007-8-8 |
| 专利类别： |
新型 |
国别省市代码： |
11[中国|北京] |
| 代理机构代码： |
11114 |
代理人： |
苏瑞 |
| 发明名称： |
水下行星齿轮减速电机 |
| 国际分类号： |
F16H 1/28 |
| 范畴分类号： |
27D |
| 发明人： |
桑鹏芳;米彦龙;戴德雷;吉和平;罗建宁;徐继来;王颖红 |
| 申请人： |
徐继来 |
| 申请人地址： |
北京市朝阳区酒仙桥路12号电子城科技大厦九层 |
| 邮编： |
100016 |
| 文摘： |
| 本实用新型公开了水下行星齿轮减速电机。由防水罩、电机、防水壳、行星齿轮、机械密封、输出轴、防水盖、轴承、支撑座、密封圈构成；防水壳细端与防水盖间放密封圈由紧固件紧固，防水盖的轴孔与输出轴插装，防水盖内侧及输出轴与防水壳内壁间安装机械密封，输出轴与防水壳内壁间以紧密配合方式安装轴承，防水壳粗筒内的输出轴内端与电机的轴之间以啮合的方式安装行星齿轮，防水壳粗筒外端与防水罩间放密封圈后由紧固件紧固，防水壳粗筒外壁与支撑座的支架焊接。作为水下作业及喷泉的数控喷头使用。具有防水及满足特定速度的功能，结构简单巧妙、易制作、成本低、利推广。 |
| 主权利要求： |

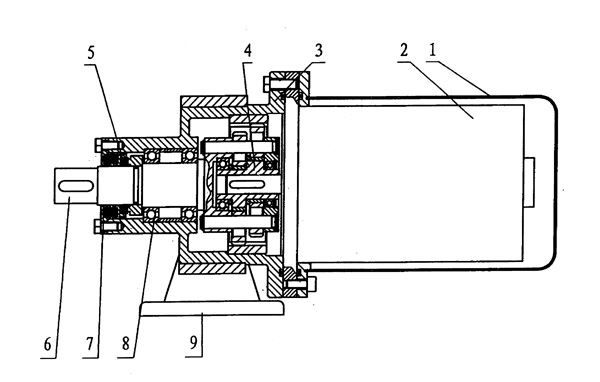

| 一种水下行星齿轮减速电机，其特征在于： 由防水罩（１）、电机（２）、防水壳（３）、行星齿轮（４）、机械密封（５）、输出轴（６）、防水盖（７）、轴承（８）、支撑座（９）构成； 所述防水罩（１）为圆桶状的结构，所述电机（２）为微型电机状的结构，所述防水壳（３）为梯形的圆筒状的结构，所述行星齿轮（４）为少齿差行星齿轮状的结构，所述机械密封（５）为磨擦面是由陶瓷材料制成的机械密封件状的结构，所述输出轴（６）为圆轴状的结构，所述防水盖（７）为设置有轴孔的圆环板状的结构，所述轴承（８）为滑动轴承状的结构，所述支撑座（９）为底板上焊接有支架状的结构； 所述水下行星齿轮减速电机，其防水壳（３）梯形圆筒的细圆筒端与防水盖（７）之间放置密封圈后由紧固件以紧固的方式相连接，其防水盖（７）的轴孔与输出轴（６）的输出端以插装的方式相连接，其防水盖（７）的内侧及输出轴（６）与防水壳（３）梯形圆筒的细圆筒内壁之间安装有机械密封（５），其输出轴（６）与防水壳（３）梯形圆筒的细圆筒内壁之间以紧密配合的方式安装有轴承（８），其在防水壳（３）梯形圆筒的粗圆筒内的输出轴（６）内端与电机（２）的轴之间以啮合的方式安装有行星齿轮（４），其防水壳（３）梯形圆筒的粗圆筒外端与防水罩（１）之间放置有密封圈后由紧固件以紧固的方式相连接，其防水壳（３）梯形圆筒的粗圆筒外壁与支撑座（９）的支架以焊接的方式相连接。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
