申请号: |
200520024826 |
申请日: |
2005/09/09 |
公开号: |
|
公告号: |
2823661 |
授权日: |
2006-10-4 |
授权公告日: |
2006-10-4 |
专利类别: |
新型 |
国别省市代码: |
13[中国|河北] |
代理机构代码: |
13103 |
代理人: |
张云和 |
发明名称: |
逆止器 |
国际分类号: |
F16D 41/06 |
范畴分类号: |
27C |
发明人: |
李福存 |
申请人: |
李福存 |
申请人地址: |
河北省唐山市高新技术开发区龙泽园公寓7-1-202 |
邮编: |
063020 |
文摘: |

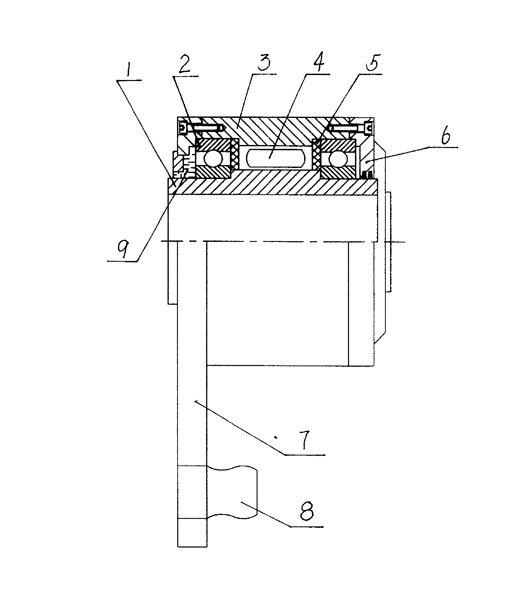

本实用新型涉及逆转装置,具体地说是一种安装在高速轴或中间轴轴伸上的接触式逆止器。它包括芯轴、外套、滚柱、塔式弹簧、轴承、密封、防转端盖,该外套上设置有凹槽,凹槽内装有塔式弹簧,外套内套装有阶梯状芯轴,该芯轴台肩两侧装有轴承,该轴承外圈与该外套静配合,其两侧通过密封件装有端盖,该端盖与外套固定联接;所述芯轴与外套凹槽空间内设置有滚柱,该滚柱两侧装有尼龙挡环;所述外套与防转端盖固定联接,该防转端盖上装有销轴。本逆止器具有逆止力矩大,工作可靠,解脱容易,安装方便,维护简单等优点。 |
主权利要求: |
一种逆止器,包括芯轴、外套、滚柱、塔式弹簧、轴承、密封件、防转端盖,其特征在于该外套上设置有凹槽,凹槽内装有塔式弹簧,外套内套装有阶梯状芯轴,该芯轴台肩两侧装有轴承,该轴承外圈与该外套静配合,其两侧通过密封件装有端盖,该端盖与外套固定联接;所述芯轴与外套凹槽空间内设置有滚柱,该滚柱两侧装有尼龙挡环;所述外套与防转端盖固定联接,该防转端盖上装有销轴。 |
优先权项: |
|
PCT 项 |
|
法律状态:[免责声明] |
