申请号: |
200620104756 |
申请日: |
2006/06/14 |
公开号: |
|
公告号: |
2908906 |
授权日: |
2007-6-6 |
授权公告日: |
2007-6-6 |
专利类别: |
新型 |
国别省市代码: |
33[中国|浙江] |
代理机构代码: |
33222 |
代理人: |
陈向东 |
发明名称: |
逆止器 |
国际分类号: |
F16D 41/06;F16H 57/00 |
范畴分类号: |
27C |
发明人: |
叶笃孟 |
申请人: |
叶笃孟 |
申请人地址: |
浙江省瑞安市塘下镇鲍四工业区(浙江精基科技有限公司) |
邮编: |
325200 |
文摘: |
本实用新型公开了一种逆止器的改进设计,其主要特征在于所述逆止原件为圆柱形滚柱(9),所述在内轮(5)的外圆周面上设有弧形槽,所述圆柱形滚柱(9)设置在内轮外圆周面的弧形槽内,并且通过一保持架(6)将多个圆柱形滚柱(9)均匀定位,圆柱形滚柱(9)与保持架(6)通过安装在内轮(5)上的挡块(8)带动随内轮(5)同向运转,所述逆止器内设有可使该圆柱形滚柱定位移动的装置。本实用新型取消了碶块,采用了滚柱逆止原件,与滚柱发生逆止接触的表面是一个与滚柱圆弧相同方向的圆弧面,这就使逆止时的接触表面增大而是实现逆止功能,而正常运行时滚柱又是一个滚动体,因空间的原因使它只产生非常少的摩擦系数,从而提高了该产品的寿命与性能,也降低了主机的负荷,减少了成本,结构也及其简单。 |
主权利要求: |

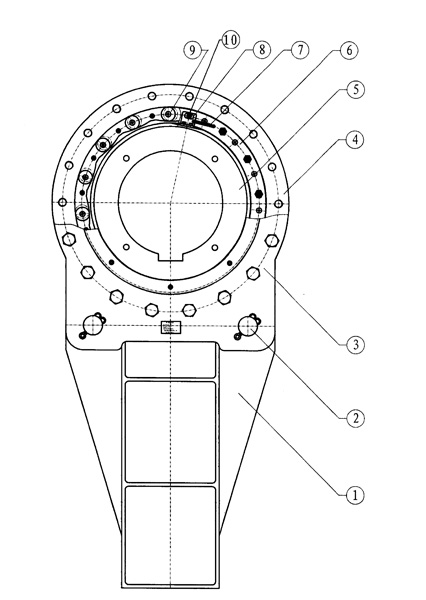

一种逆止器,该逆止器具有一力臂(1),并与逆止器主体上的侧板(3)用销轴(2)相联结,侧板(3)与外圈(4)相联结,内部有多个逆止原件,所述逆止原件装于外圈(4)与内轮(5)形成的空间中,所述内轮(5)安装在轴伸上,其特征在于所述逆止原件为圆柱形滚柱(9),所述在内轮(5)的外圆周面上设有弧形槽,所述圆柱形滚柱(9)设置在内轮外圆周面的弧形槽内,并且通过一保持架(6)将多个圆柱形滚柱(9)均匀定位,圆柱形滚柱(9)与保持架(6)通过安装在内轮(5)上的挡块(8)带动随内轮(5)同向运转,所述逆止器内设有可使该圆柱形滚柱定位移动的装置。 |
优先权项: |
|
PCT 项 |
|
法律状态:[免责声明] |
