| 申请号： |
01121311 |
申请日： |
2001/05/31 |
| 公开日： |
2001/12/12 |
公告日： |
|
| 公开号： |
1326057 |
公告号： |
|
| 授权日： |
|
授权公告日： |
|
| 专利类别： |
发明 |
国别省市代码： |
SE[瑞典] |
| 代理机构代码： |
11038 |
代理人： |
郑修哲 |
| 发明名称： |
包含制动机构的盘型制动器 |
| 国际分类号： |
F16D 65/16 |
| 范畴分类号： |
27C32B |
| 发明人： |
安德斯.奥特格恩;斯特凡.桑德伯格 |
| 申请人： |
哈尔德克斯制动产品股份公司 |
| 申请人地址： |
瑞典兰斯克鲁纳 |
| 邮编： |
|
| 文摘： |

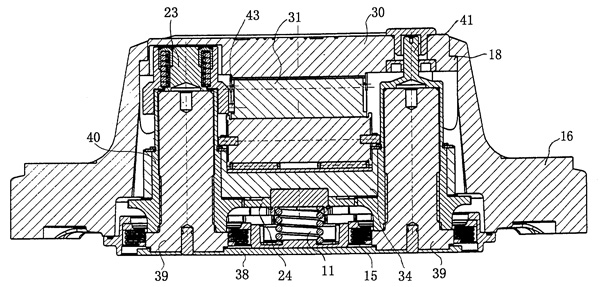

| 一种包含制动机构的盘型制动器，制动器包括一卡钳（１６），卡钳跨越制动盘并具有一用于容纳制动机构的空腔，制动机构包括一从内部被容纳在卡钳（１６）的开口（１７）内的轴承座（３０），开口（１７）位于卡钳最远离制动盘的侧壁上。制动机构还包括一调整机构（２３）和一调整轴（４０）和一复位轴（４１）。设有装置（２４）在调整复位轴（４０，４１）之间传递运动。利用制动机构的控制杆（３１）上的控制杆销（４３）促动调整机构。在装配时，调整机构被容纳在轴承座（３０）内。 |
| 主权利要求： |
| 一种包含制动机构的盘型制动器，它包括一卡钳（１６），所述卡钳跨越制动盘并具有一用于容纳制动机构的空腔，其特征在于：所述的制动机构包括一从内部被容纳在卡钳（１６）的开口（１７）内的轴承座（２，２２，３０），所述开口（１７）位于卡钳最远离制动盘的侧壁上；所述制动机构还包括一驱动装置，所述驱动装置包括一调整机构（１２，２３）和调整复位轴（６，４０，４１）；利用制动机构的控制杆（１，２６，３１）上的控制杆销（４３）促动调整机构（１２，２３）；在装配时，调整机构（１２，２３）容纳在轴承座（２，２２，３０）内。 |
| 优先权项： |
| SE 2000-5-31 0002058-6;SE 2000-10-3 0003546-9 |
| PCT 项 |
|
| 法律状态：[免责声明] |
2007-2-7;视为放弃日 |
