带自动调整机构的盘式制动器专利

来源：减速机信息网时间：2008-7-14 10:59:11　　责任编辑：liuzhiyun

[公开说明书]

申请号：	01280136	申请日：	2001/12/31
公开号：		公告号：	2516746
授权日：		授权公告日：	2002-10-16
专利类别：	新型	国别省市代码：	41[中国\|河南]
代理机构代码：	41101	代理人：	时剑峰
发明名称：	带自动调整机构的盘式制动器
国际分类号：	F16D 65/72
范畴分类号：	27C32B40F
发明人：	刘连忠
申请人：	刘连忠
申请人地址：	河南省南召县城关临河南区8号
邮编：	474650
文摘：
本实用新型属于车辆制动器技术领域，是一种带自动调整机构的盘式制动器。其主要特点是：缸体的小孔端增设并固连有驻车制动传力构件，是由拉线支架、拉杆、纵向定位螺母、横向限位螺母、顶杆、弹簧等构件组成，其中，拉线支架卡装在缸体小头外壁与横向限位螺母之间，横向限位螺母的中部套装有与外部手刹拉线连接的拉杆，拉杆下部一侧通过螺纹连接纵向定位螺母、另一侧通过设置的顶杆连动有驻车推杆；缸体的大孔端口处设有用于更换刹车片调整活塞回位的调位螺栓，活塞内设有可自动调整间隙的自补偿调整机构。与现有技术相比，具有行车制动、驻车制动的双重功用。其结构简单，操作方便、体积小、制动力大。
主权利要求：
一种带自动调整机构的盘式制动器，具有行车制动的缸体［１］、密封圈［２］、活塞［３］，其特征在于；缸体［１］的小孔端增设并固连有驻车制动传力构件，是由驻车推杆［７］、弹簧［８、１２］拉线支架［９］、拉杆［１０］、横向限位螺母［１１］、纵向定位螺母［１３］、顶杆［１４］、等构件组成，其中，拉线支架［９］卡装在缸体小头外壁与横向限位螺母［１１］之间，横向限位螺母［１１］的中部套装有与外部手刹拉线连接的拉杆［１０］，拉杆［１０］的下部一侧通过螺纹连接纵向定位螺母［１３］、另一侧通过设置的顶杆［１４连动有驻车推杆７］；缸体［１］的大孔端口处设有用于更换刹车片调整活塞回位的调位螺栓［１８］，活塞［３］内设有可自动调整间隙的自补偿调整机构。
优先权项：

PCT 项

法律状态：[免责声明]	2007-2-21;因费用终止日

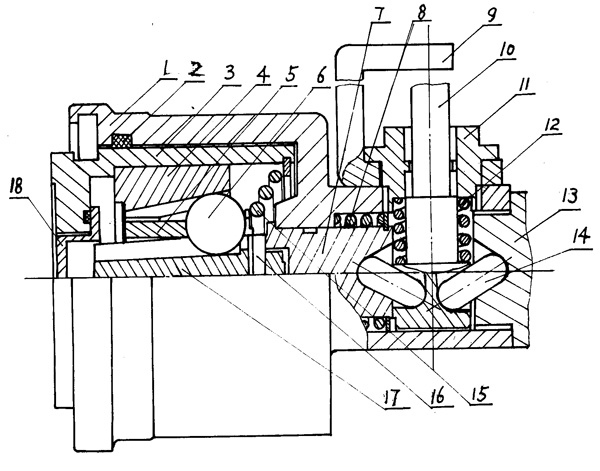

主附图

带自动调整机构的盘式制动器
