申请号: |
01802458 |
申请日: |
2001/08/14 |
公开日: |
2003/01/01 |
公告日: |
2006/10/25 |
公开号: |
1388875 |
公告号: |
1281878 |
授权日: |
2006-10-25 |
授权公告日: |
2006-10-25 |
专利类别: |
发明 |
国别省市代码: |
DE[德国] |
代理机构代码: |
11038 |
代理人: |
孙征 |
发明名称: |
盘式制动器 |
国际分类号: |
F16D 55/226;F16D 55/225;F16D 65/56 |
范畴分类号: |
27C |
发明人: |
约翰.鲍姆加特纳;迪特尔.比克尔;沃尔夫冈.帕勒 |
申请人: |
克诺尔商用车制动系统有限公司 |
申请人地址: |
德国慕尼黑 |
邮编: |
|
文摘: |

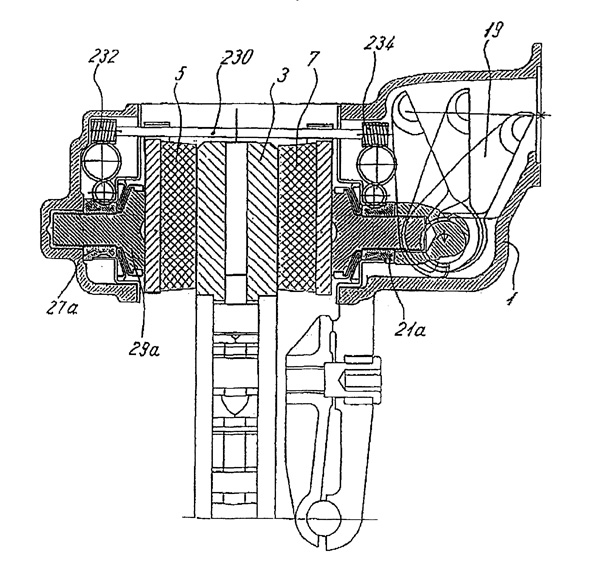

本发明涉及一种尤其用于载重汽车的盘式制动器,包括罩在制动盘(3)上的制动器鞍形座(1);装在制动器鞍形座内的压紧装置(13),用于在制动盘(3)两侧朝制动盘方向压紧制动衬带(5、7);以及至少一个装在制动器鞍形座内的调整系统,用于通过调整制动衬带(7)与制动盘(3)之间的距离补偿制动衬带和/或制动盘的磨损,其中,调整系统有一个调整-旋转装置,这种盘式制动器的特征在于,在制动盘(3)的每一侧分别设这些调整-旋转装置中至少一个,用于调整两个制动衬套(5、7)与制动盘(3)之间的轴向距离。 |
主权利要求: |
一种盘式制动器,尤其用于载重汽车的盘式制动器,包括 a)罩在制动盘(3)上的制动器鞍形座(1); b)装在制动器鞍形座内的压紧装置(13),用于在制动盘(3)两侧朝制动盘方向压紧制动衬带(5、7);以及 c)装在制动器鞍形座(1)内的调整系统,用于通过调整制动衬带(7)与制动盘(3)之间的距离补偿制动衬带和/或制动盘的磨损,其中 d)调整系统有至少一个调整装置,尤其旋转装置, 其特征为: e)调整系统在制动盘(3)的每一侧有这些调整装置中至少一个或多个,所以可以在制动盘两侧调整在两个制动衬带(5、7)与制动盘(3)之间的轴向距离。 |
优先权项: |
DE 2000-8-17 10040175.9;DE 2001-4-26 10120328.4 |
PCT 项 |
进入国家阶段日: |
2002年4月17日 |
国际申请号: |
PCT/EP2001/009371 |
国际申请日: |
2001年8月14日 |
国际公布日: |
2002年2月21日 |
国际公布号: |
WO2002/014710 |
国际公布语言: |
德 | |
法律状态:[免责声明] |
