申请号: |
200420034900 |
申请日: |
2004/01/13 |
公开号: |
|
公告号: |
2742222 |
授权日: |
2005-11-23 |
授权公告日: |
2005-11-23 |
专利类别: |
新型 |
国别省市代码: |
36[中国|江西] |
代理机构代码: |
36115 |
代理人: |
施秀瑾 |
发明名称: |
瓦式制动器 |
国际分类号: |
F16D 65/08;F16D 65/20;F16D 65/21 |
范畴分类号: |
27C |
发明人: |
黄洪波;曾秋华;黎宜芳;张建平;衷平 |
申请人: |
江西特种电机股份有限公司 |
申请人地址: |
江西省宜春市东风大道10号 |
邮编: |
336000 |
文摘: |
本实用新型公开了一种瓦式制动器,它包括摩擦轮、制动轮、轴、制动臂、驱动装置等。其是在制动底轮上装有弹性件和摩擦轮,制动力矩,通过弹性件周向作用于摩擦轮,使装在摩擦轮上的轴制动,使瓦式制动器变硬性制动为软制动,结构简单,制动噪音小,启、制动更平稳,制动器使用寿命长。 |
主权利要求: |

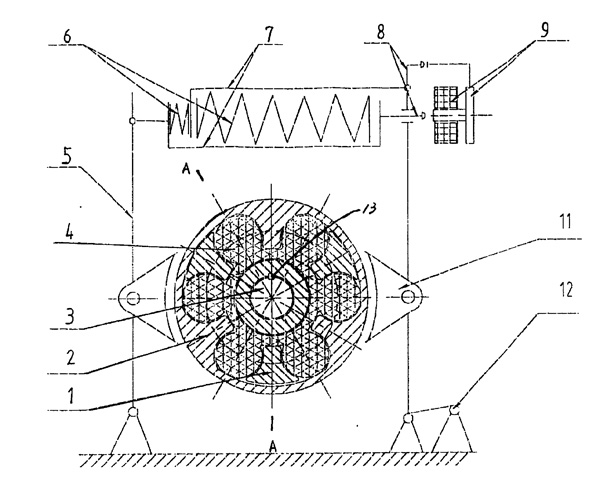

一种瓦式制动器,包括摩擦轮(1),制动底轮(2),轴(3),弹性件(4),制动臂(5),弹簧(6),套夹(7),拉杆(8),驱动装置(9),档圈(10),闸瓦(11),调节栓(12)等,弹簧(6)装在套夹(7)内,拉杆(8)一端与套夹(7)的一端连接,另一端连接驱动装置(9),制动臂(5)一端连接套夹(7),另一端连在调节栓(12)上,轴(3)装在摩擦轮(1)上,其特征是:摩擦轮(1),弹性件(4)装在制动底轮(2)上,闸瓦(11)装在制动臂(5)上,制动器制动工作时,闸瓦(11)抱紧制动底轮(2),制动底轮(2)上的力矩通过弹性件(4)作用摩擦轮(1),使装在摩擦轮(1)上的轴(3)制动。 |
优先权项: |
|
PCT 项 |
|
法律状态:[免责声明] |
2008-3-5;因费用终止日 |
