申请号: |
200420112325 |
申请日: |
2004/10/29 |
公开号: |
|
公告号: |
2738032 |
授权日: |
2005-11-2 |
授权公告日: |
2005-11-2 |
专利类别: |
新型 |
国别省市代码: |
71[中国|台湾] |
代理机构代码: |
11243 |
代理人: |
郝庆芬 |
发明名称: |
恒合式制动器 |
国际分类号: |
F16D 65/21;F16D 65/092;B65B 11/04 |
范畴分类号: |
|
发明人: |
陈聪彦 |
申请人: |
陈聪彦 |
申请人地址: |
台湾省彰化市 |
邮编: |
|
文摘: |

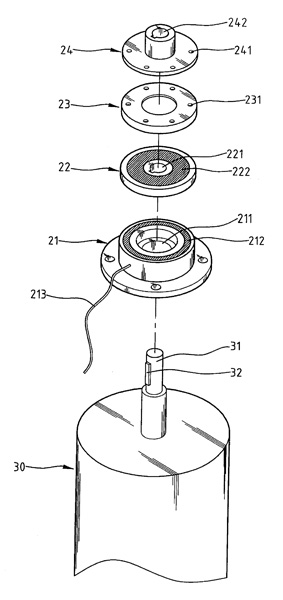

本实用新型关于一种恒合式制动器。该恒合式制动器包括:一电枢座,其内设有线圈,接通电源后用以提供电磁场,其并设有轴孔,而其一表面上则固设有一第一煞车盘;一接合环,其设有一制动轴孔,并与该电枢座相叠合,且于该相叠合的另一面上设有一第二煞车盘;一电枢环,其设于该接合环的上方,并与之相叠合;以及一固接环,其固接于该电枢环的上方;藉由该电枢环、该接合环与该电枢座相叠合,使前述环片间直接接触,而形成一种恒合式的制动器。 |
主权利要求: |
一种恒合式制动器,用于无段调整胶膜预延伸的慢速滚辘,其特征在于包括: 一电枢座,其内设有线圈,接通电源后用以提供电磁场,其并设有轴孔,而其一表面上则固设有一第一煞车盘; 一接合环,其设有一制动轴孔,并与该电枢座相叠合,且于该相叠合的另一面上设有一第二煞车盘; 一电枢环,其设于该接合环的上方,并与之相叠合;以及 一固接环,其固接于该电枢环的上方,并与大齿轮相连动; 藉由该电枢环、该接合环与该电枢座的相叠合,使前述环片间没有间隙,而形成一种磁场直接感应的恒合式制动器。 |
优先权项: |
|
PCT 项 |
|
