申请号: |
200510129608 |
申请日: |
2001/05/31 |
公开日: |
2006/07/12 |
公告日: |
2008/05/14 |
公开号: |
1800671 |
公告号: |
100387860 |
授权日: |
2008-5-14 |
授权公告日: |
2008-5-14 |
专利类别: |
发明 |
国别省市代码: |
SE[瑞典] |
代理机构代码: |
11038 |
代理人: |
郑修哲 |
发明名称: |
包含制动机构的盘型制动器 |
国际分类号: |
F16D 55/224 |
范畴分类号: |
|
发明人: |
安德斯.奥特格恩;斯特凡.桑德伯格 |
申请人: |
哈尔德克斯制动产品股份公司 |
申请人地址: |
瑞典兰斯克鲁纳 |
邮编: |
|
文摘: |

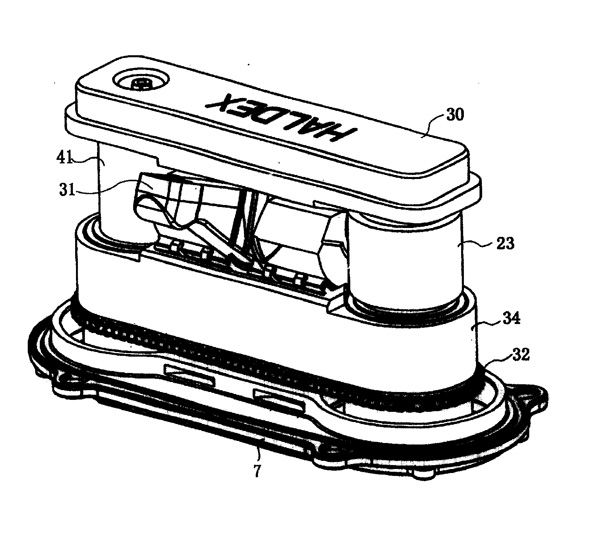

本发明提供了包含制动机构的盘型制动器,包括一卡钳(16),所述的卡钳跨越制动盘并具有一用于容纳制动机构的空腔。制动机构包括一调整机构(23),一调整轴(40)和一复位轴(41)。还设有传送在调整和复位轴(40,41)之间的运动的装置(24,44)。 |
主权利要求: |
一种包含制动机构的盘型制动器,包括一卡钳(16),所述的卡钳跨越制动盘并具有一用于容纳制动机构的空腔,所述的制动机构包括一控制杆(31),所述的控制杆(31)作用在接纳两个推进单元的横杆(34)上,所述的两个推进单元包括分别与推进螺栓(39)螺纹接合的调整和复位轴(40,41),各推进螺栓(39)作用在推进板(38)上,因而通过封闭卡钳(16)的空腔的一盖(7),所述的卡钳(16)分离开横杆(36)和推进板(38),还有一使推进单元之间的运动同步的同步机构,其特征在于所述的同步机构安排在盖(7)和横杆(34)之间,以便在被促动时,与横杆(34)一起运动。 |
优先权项: |
SE 2000-5-31 0002058-6;SE 2000-10-3 0003546-9 |
PCT 项 |
|
法律状态:[免责声明] |
