申请号: |
200520078128 |
申请日: |
2005/11/25 |
公开号: |
|
公告号: |
2850118 |
授权日: |
2006-12-20 |
授权公告日: |
2006-12-20 |
专利类别: |
新型 |
国别省市代码: |
32[中国|江苏] |
代理机构代码: |
32113 |
代理人: |
朱伟军 |
发明名称: |
电磁制动器 |
国际分类号: |
H02K 7/102;H02K 9/06;F16D 55/02;F16D 65/34 |
范畴分类号: |
|
发明人: |
顾建平;章建明;蔡志强 |
申请人: |
常熟市美益电磁控制元件有限公司 |
申请人地址: |
江苏省常熟市虞山镇谢桥镇南 |
邮编: |
215523 |
文摘: |
一种电磁制动器,属于制动器技术领域。它包括一用于与制动电机的转子轴相固定的刹车片、一在一侧携有摩擦片的并且空套在刹车片轴座上的衔铁、一个与衔铁构成闭合磁回路的并且铠装有通电时能产生磁力的线圈的磁轭以及一用于将所述磁轭配置到电机的转子轴上去并且得以保障磁轭不转的轴承,特点是:刹车片在背向摩擦片的一侧间布有风叶。用本实用新型配置到电机的转子上,可以省去电机的封盖,尤其是将电机本身的叶片移植到刹车片上,既能体现出刹车片对摩擦片的热量的散热,又能起对电机的散热,还能起到节约电机的成本,简化电机与电磁制动器合二为一后的整体结构、节约零部件、降低用户对设备投入的成本。 |
主权利要求: |

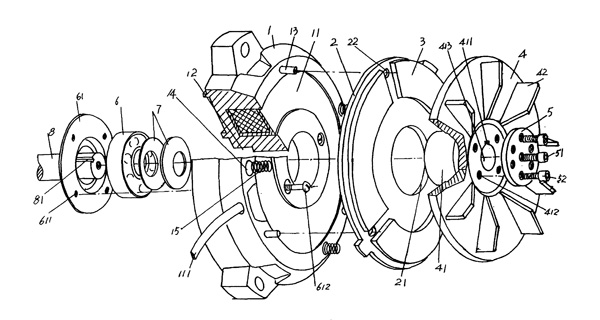

一种电磁制动器,它包括一用于与制动电机的转子轴相固定的并且随转子轴一起转动的刹车片(4)、一在一侧携有摩擦片(3)的并且空套在所述刹车片(4)一侧所窄缩而成的刹车片轴座(41)上的衔铁(2)、一个与所述的衔铁(2)构成闭合磁回路的并且铠装有通电时能产生磁力的线圈(11)的磁轭(1)以及一用于将所述磁轭(1)配置到电机的转子轴上去并且得以保障磁轭(1)不转的轴承(6),其特征在于所述的刹车片(4)在背向摩擦片(3)的一侧间布有风叶(42)。 |
优先权项: |
|
PCT 项 |
|
法律状态:[免责声明] |
