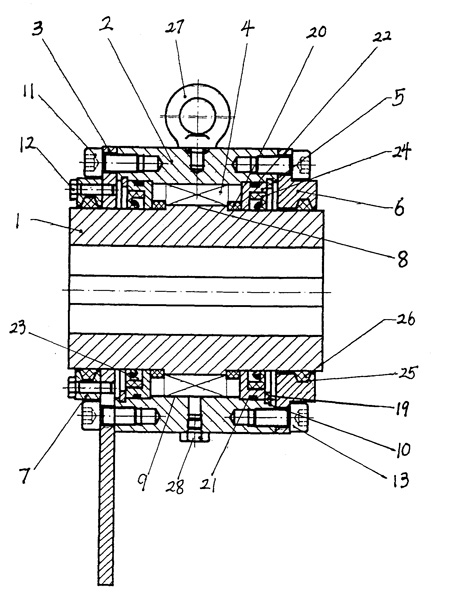

| 多重密封的逆止器，包括内圈（１）、外圈（２）、力矩臂（３）、楔合体（４）、二个密封支撑架（５）；内圈（１）外壁的中部凸设有一凸台（８），外圈（２）内壁的中部凸设有凸台（９），外圈（２）内壁的两侧端部分别设有环形凹槽（１０），其外壁上螺固有一供吊装用的吊环（２７），并设有一注油螺孔，注油螺孔内螺入有油塞（２８），二个密封支撑架（５）及力矩臂（３）均套置在内圈（１）上，力矩臂（３）通过螺栓（１１）固定在外圈（２）后端面上，二个密封支撑架（５）对称夹设在外圈（２）与内圈（１）之间，并分别抵顶在两个对称设置的孔用弹簧挡圈（１９）上，二个孔用弹簧挡圈（１９）均套置在内圈（１）上，其外缘分别嵌入外圈（２）内壁上的二个环形凹槽（１０）内，楔合体（４）套置在内圈（１）外壁的凸台（８）上，其特征是在内圈（１）的前端和后端分别套置有前密封端盖（６）和后密封端盖（７），前密封端盖（６）通过螺栓固定在外圈（２）的前端面上，后密封端盖（７）通过螺栓固定在力矩臂（３）上，前、后密封端盖（６）、（７）与内圈相接触的端面上分别设有一环形凹槽（２５），环形凹槽（２５）内嵌入有毡圈（２６）；二个密封支撑架（５）与内圈（１）的环形直角凹槽（２３）内分别安装有双唇骨架油封（２４）。 |
