申请号: |
92214344 |
申请日: |
1992/03/25 |
公开号: |
|
公告号: |
2119406 |
授权日: |
1993-5-13 |
授权公告日: |
1993-6-16 |
专利类别: |
新型 |
国别省市代码: |
51[中国|四川] |
代理机构代码: |
51118 |
代理人: |
黄道和 |
发明名称: |
机电一体化的限矩型逆止器 |
国际分类号: |
B65G 43/00 |
范畴分类号: |
32F |
发明人: |
邓武山;王新民;彭方辉;李家录 |
申请人: |
四川省自贡运输机械总厂 |
申请人地址: |
四川省自贡市大岩洞 |
邮编: |
643000 |
文摘: |
本实用新型公开了一种机电一体化的限矩型逆止器,由防转端盖,内、外圈、内、外密封圈、橡胶圈、轴承,摩擦片,挡环,楔块装配,碟形弹簧,螺钉,压盖,前端盖,外盖,弹簧,传感器支座,调节螺钉,荷重传感器,挡销,销轴,销、防转支座和数显装置等构成,适用于多驱动的上运输送机,可使每套驱动装置所分担的逆止力矩调整限制在某一限定的范围内,达到解决多驱动上运输送机的逆止器均载工作目的,并可直接显示出逆止器实际受载的大小,具有结构紧凑,可靠性高,便于集中控制,是一种设计选用和布置安装方便的逆止器。 |
主权利要求: |

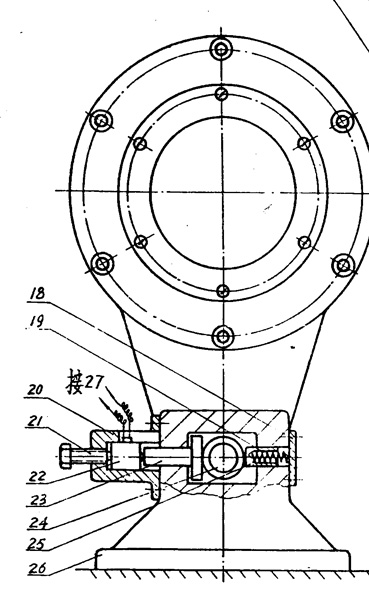

一种机电一体化的限矩型逆止器,由内、外圈,内、外密封圈、轴承、档环、楔块装配,外盖,销轴组成,其特征是防转端盖(1)和前端盖(16)的端面靠摩擦片(6)与外圈(10)的端面通过螺钉(14)连成一体,调节螺钉(14)可改变加在摩擦片端面上的压力,进而将逆止器所能承受的力矩调整限制在某一限定范围内,并通过安装在防转支座(26)上的力矩测试装置和数显装置,显示本逆止器所受力矩的大小。 |
优先权项: |
|
PCT 项 |
|
法律状态:[免责声明] |
2000-10-4;因费用终止日 1997-5-21;续延日 |
