低速同步电动机抽油机专利

来源：减速机信息网时间：2008-7-15 11:14:35　　责任编辑：liuzhiyun

[公开说明书]

申请号：	02204944	申请日：	2002/03/07
公开号：		公告号：	2535555
授权日：		授权公告日：	2003-2-12
专利类别：	新型	国别省市代码：	13[中国\|河北]
代理机构代码：	00000	代理人：
发明名称：	低速同步电动机抽油机
国际分类号：	E21B 43/00;F04B 47/02
范畴分类号：	22A
发明人：	周小稀
申请人：	周小稀
申请人地址：	河北省任丘市华北石油钻井研究所
邮编：	062550
文摘：
本实用新型是一种低速同步电动机驱动的抽油机。由电动机（１２）、柔性传递机构、井架（９）、平台（１３）、底座（１１）所组成。其特征是：电动机（１２）为低速同步电动机（１２）。柔性传递机构与低速同步电动机（１２）连接。柔性传递机构有两种形式。轮（５）通过轴承支架（６）固定在平台（１３）上，提升柔性件一端连接悬绳器（３）。提升柔性件另一端，缠绕轮（５）大于１８０度，固定在轮（５）上。配重柔性件一端连接配重块（８），另一端，缠绕轮（５）大于１８０度，固定在轮（５）上。优点是，采用的低速同步电动机（１２）转速低，不用减速器，直接带动绳轮（５）或链轮（５）。提升钢丝绳（４）和配重钢丝（７）绳分别固定在绳轮（５）上；也可用链条（４）（７）和链轮（５）结构，克服丢转现象。
主权利要求：
一种低速同步电动机抽油机是由电动机（１２）、柔性传递机构、井架（９）、平台（１３）、底座（１１）所组成，电动机（１２）固定在井架（９）的平台（１３）上，井架（９）由底座（１１）支承，底座（１１）上有井架前后移动机构（１０），其特征在于：电动机（１２）是低速同步电动机，柔性传递机构与低速同步电动机（１２）连接，轮（５）通过轴承支架（６）固定在平台（１３）上，提升柔性件（４）一端连接悬绳器（３），提升柔性件（４）另一端，绕轮（５）大于１８０度，固定在轮（５）上，配重柔性件（７）一端连接配重块，配重柔性件（７）另一端，绕轮（５）大于１８０度，固定在轮（５）上。
优先权项：

PCT 项

法律状态：[免责声明]

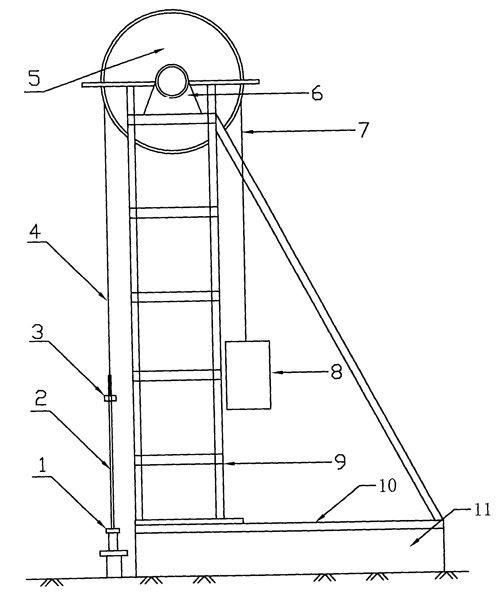

主附图

低速同步电动机抽油机
