| 申请号： |
200720101049 |
申请日： |
2007/04/13 |
| 公开号： |
|
公告号： |
201038848 |
| 授权日： |
2008-3-19 |
授权公告日： |
2008-3-19 |
| 专利类别： |
新型 |
国别省市代码： |
14[中国|山西] |
| 代理机构代码： |
14100 |
代理人： |
朱源 |
| 发明名称： |
永磁同步电动机 |
| 国际分类号： |
H02K 1/27;H02K 21/12;H02K 21/14 |
| 范畴分类号： |
37A |
| 发明人： |
尚诗贤;周国聘;何宗格;孙德强 |
| 申请人： |
中国北车集团永济电机厂 |
| 申请人地址： |
山西省永济市电机大街18号 |
| 邮编： |
044500 |
| 文摘： |
| 本实用新型涉及电动机，具体为一种永磁同步电动机。解决现有同步电动机采用直流励磁方式，因而系统结构比较复杂且能耗较高的问题。该永磁同步电动机包含定子和转子，转子包含转轴和固定于转轴上、由转子冲片叠压而成的鼠笼转子铁心，在转子铁心的轭部均布有磁极槽，各磁极槽内放置有永磁体磁极。磁极槽为梯形，梯形磁极槽内的永磁体磁极为三个，以增加永磁体磁极的表面积，增大磁极的磁通量，从而提高电动机的功率。本实用新型所述的永磁同步电动机通过在转子铁心轭部开设磁极槽，使同步电动机转子中形成永磁体磁场，省去了直流励磁系统，简化了结构，减少了能耗。电机具有大的起动转矩和显著的高效节能技术特性。 |
| 主权利要求： |

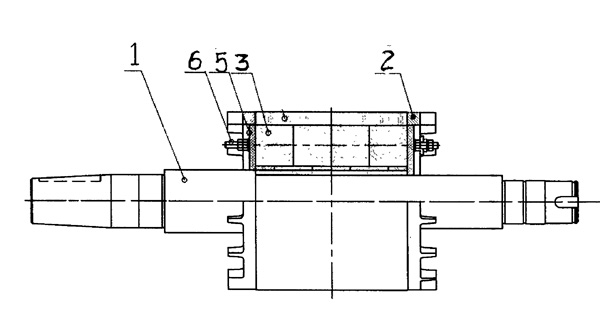

| 一种永磁同步电动机，包含定子和转子，转子包含转轴（１）和固定于转轴上、由转子冲片叠压而成的鼠笼转子铁心（２），其特征为：在转子铁心的轭部均布有磁极槽，各磁极槽内放置有永磁体磁极（３）。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
