永磁同步电动机专利

来源：减速机信息网时间：2008-7-15 11:44:11　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200610145556	申请日：	2006/11/22
公开日：	2007/07/25	公告日：
公开号：	101005219	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	11[中国\|北京]
代理机构代码：		代理人：
发明名称：	永磁同步电动机
国际分类号：	H02K 1/27;H02K 15/03
范畴分类号：	37A
发明人：	吴伟康
申请人：	北京世纪乐华技术有限公司;吴伟康
申请人地址：	北京市宣武区宣武门外大街92号512号
邮编：	100052
文摘：
永磁同步电动机，属于电动机领域。稀土永磁电动机采用开槽实心磁极和外延伸复式启动笼；大极弧的磁极铁心；大的均匀气隙或非均匀气隙；小矩形块永磁体埋入槽中。本发明的基本系列永磁同步电动机解决了常规叠片磁极永磁电动机启动困难，启动转矩倍数小的技术难题，其启动转矩倍数明显提高，为２．２～３．７，而异步电机为１．８～２．０。高启动转矩倍数，可以解决大马拉小车现象，一般可以提高一个容量等级。例如可以用２２ｋＷ永磁电动机代替３０ｋＷＹ系列异步电动机，其节电效果格外显著。同时，本发明的基本系列永磁同步电动机的启动电流倍数为５～７倍，小于等于同容量异步机启动电流倍数。其启动性能良好，启动时间短，启动全过程没有严重的振动现象。而且本发明的基本系列永磁同步电动机克服了钕铁硼永磁电动机易退磁的难题。
主权利要求：
一种永磁同步电动机，包括定子，转子以及外壳，定子和外壳固定安装，定子包括定子线圈和定子铁芯，转子通过旋转轴和轴承安装在外壳上，转子包括转子铁芯、隔磁环、启动笼和永磁体，其特征在于：　　　　转子铁芯为扇形，铁芯之间开有纵向磁钢槽，槽内安装矩形永磁体；　　　　转子永磁体的永磁材料为稀土钕铁硼永磁材料；　　　　扇形铁心与转轴间有隔磁环；　　　　转子扇形铁芯中央开有纵向槽，该槽中布置有铜片，铜片延伸出转子端面；　　　　转子磁钢槽有槽楔，槽楔延伸出转子端面；　　　　转子端面具有屏蔽端环；　　　　所述屏蔽端环、槽楔和铜片焊接在一起，构成复式启动笼。
优先权项：

PCT 项

法律状态：[免责声明]

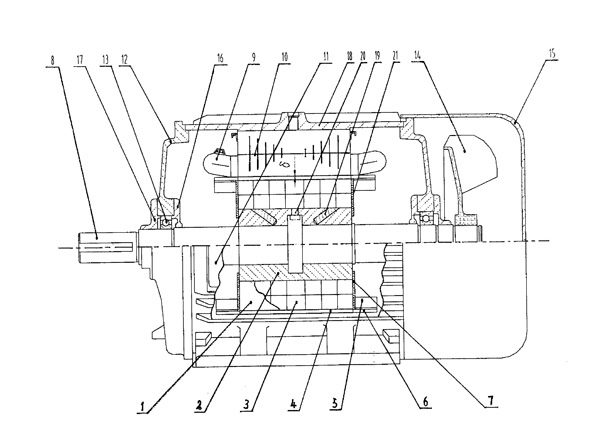

主附图

永磁电动机
