| 申请号： |
200420066691 |
申请日： |
2004/06/09 |
| 公开号： |
|
公告号： |
2710240 |
| 授权日： |
2005-7-13 |
授权公告日： |
2005-7-13 |
| 专利类别： |
新型 |
国别省市代码： |
11[中国|北京] |
| 代理机构代码： |
|
代理人： |
|
| 发明名称： |
一种稀土永磁同步电动机 |
| 国际分类号： |
H02K 21/00;H02K 5/16;H02K 1/27;H02K 9/06 |
| 范畴分类号： |
37A24A |
| 发明人： |
史永;邢民仆;王春山 |
| 申请人： |
邢民仆;王春山;史永 |
| 申请人地址： |
北京市朝阳区望京南湖西园109楼801室 |
| 邮编： |
100102 |
| 文摘： |
| 本实用新型为一种稀土永磁同步电动机。主要用于民用丝、工业丝纺牵联合机中热辊电动机，该电动机由电机总成构成，该电机总成包括有电机部分、前端盖部分、电机壳体部分和后端盖部分，前端盖部分为加长的筒状，前轴承通过其前轴承盖装配在其顶部处；电机轴前端伸出前端盖部分，具有一电机轴伸出部分。并进一步包括直通前后轴承处的冷却前后轴承周围的冷却回路和／或油雾润滑前后轴承的油雾系统。该电动机能确保其在高温环境下高速运行，由于采用稀土材料做成的转子，电机的效率、功率因数高；该电动机与已有技术相比，轴承寿命提高４－６倍；用于民用丝、工业丝的纺牵联合机中，其纺丝速度提高２－３倍。 |
| 主权利要求： |

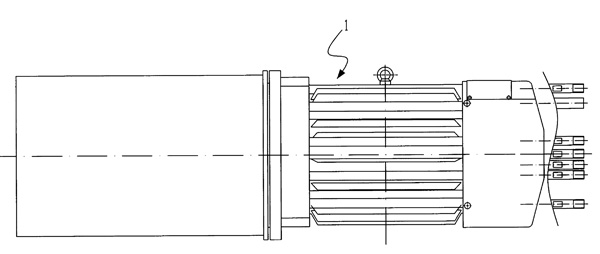

| 一种稀土永磁同步电动机，它主要由电机总成（１）构成，该电机总成（１）包括有电机部分（１１）、前端盖部分（１２）、壳体部分（１３）和后端盖部分（１４），该电机部分（１１）主要由电机轴（１１１）、定子组件（１１２）及转子组件（１１３）构成，其中，定子组件（１１２）固定安在壳体部分（１３）上，转子组件（１１３）安在与定子组件对应部位的电机轴（１１１）上，所述的前、后端盖部分（１２）、（１４）固定安在壳体部分的两端，其电机轴（１１１）通过前、后端盖部分处的前轴承（１２１）、和后轴承（１４１）进行安装，其特征在于：上述的前端盖部分（１２）为加长的筒状，其底部安装在壳体部分的前端面，前轴承（１２１）通过其前轴承盖（１２２）装配在其顶部处；电机轴（１１１）前端伸出前端盖部分（１２），具有一电机轴伸出部分。 |
| 优先权项： |
|
| PCT 项 |
|
