逆变器供电的多三相交流同步电动机专利

来源：减速机信息网时间：2008-7-15 15:08:44　　责任编辑：liuzhiyun

[公开说明书]

申请号：	200410010311	申请日：	2004/05/31
公开日：	2005/12/07	公告日：
公开号：	1705208	公告号：
授权日：		授权公告日：
专利类别：	发明	国别省市代码：	41[中国\|河南]
代理机构代码：		代理人：
发明名称：	逆变器供电的多三相交流同步电动机
国际分类号：	H02K 19/10;H02P 7/62
范畴分类号：
发明人：	王晓雷
申请人：	中原工学院
申请人地址：	河南省郑州市中原中路41号
邮编：	450007
文摘：
本发明涉及一种逆变器供电的多三相交流同步电动机。该电机的定子绕组具有多组在电路上独立的三相对称绕组，这些对称三相绕组的组与组之间仅有磁路的互相耦合关系，没有电路上的直接联系，对于每一组采用星形连接的三相绕组，都具有各自的独立中性点，并且这些中性点在电路上互相隔离；对于每一组采用三角形连接的三相绕组而言，这些三相绕组在电路也是上互相隔离的。多三相同步电动机定子绕组总的相数具有３的倍数特征，即该电动机的总相数为：２×３相、３×３相、４×３相、５×３相、６×３相、７×３相、８×３相…ｎ×３相（ｎ＝２，３，４…，ｎ为大于１的正整数）。独立三相内部每相之间的相位差均为对称１２０°。相邻的三相绕组之间，其对应相的相位差是π／（ｎ×３）。多三相交流同步电动机是由多三相逆变器电源所供电的，该逆变器是多相逆变器的一种特殊的结构组合，相邻组三相逆变器的供电相位差也是π／（ｎ×３）。
主权利要求：
一种逆变器供电的同步电动机，其特征在于：　　　　ａ、该电机的定子绕组具有多组在电路上独立的三相对称绕组，这些对称三相绕组的组与组之间仅有磁路的互相耦合关系，没有电路上的直接联系，对于每一组采用星形连接的三相绕组，都具有各自的独立中性点，并且这些中性点在电路上互相隔离；对于每一组采用三角形连接的三相绕组而言，这些三相绕组在电路也是上互相隔离的，多三相同步电动机定子绕组总的相数具有３的倍数特征，即该电动机的总相数为：２×３相、３×３相、４×３相、５×３相、６×３相、７×３相、８×３相…ｎ×３相（ｎ＝２，３，４…，ｎ为大于１的正整数）；　　　　ｂ、对于ｎ个独立三相绕组，其相邻两个三相绕组在空间的位移电角度可以采用位移１８０°／（ｎ×３）、或者０≤β＜１８０°／（ｎ×３）。
优先权项：

PCT 项

法律状态：[免责声明]

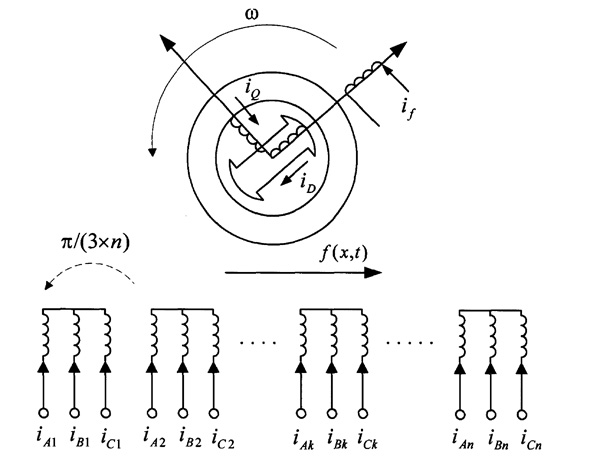

主附图

逆变器供电的多三相交流同步电动机
