申请号: |
200510046935 |
申请日: |
2005/07/27 |
公开日: |
2006/02/15 |
公告日: |
2007/10/24 |
公开号: |
1734884 |
公告号: |
100345358 |
授权日: |
2007-10-24 |
授权公告日: |
2007-10-24 |
专利类别: |
发明 |
国别省市代码: |
89[中国|沈阳] |
代理机构代码: |
21109 |
代理人: |
李运萍 |
发明名称: |
用于屏蔽泵的永磁同步电动机 |
国际分类号: |
H02K 1/27;H02K 15/03;H02K 1/02 |
范畴分类号: |
|
发明人: |
唐任远;安忠良;马鑫;赵清 |
申请人: |
沈阳工业大学 |
申请人地址: |
辽宁省沈阳市铁西区兴华南街58号 |
邮编: |
110023 |
文摘: |

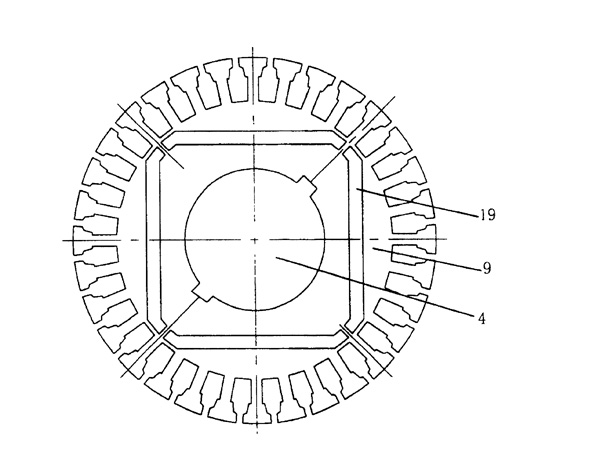

本发明用于屏蔽泵的永磁同步电动机,属于电动机技术领域。包括前后轴承室及其内部的轴承和轴承套、轴、转子、定子,转子部分包括转子屏蔽套、转子铁心、转子挡板、副叶轮,还包括永磁体及永磁体挡板,在转子铁心内部沿转轴的切向开有永磁体槽,永磁体嵌入永磁体槽中,用永磁体挡板固定;永磁体槽位于转子槽内部,两槽之间有隔磁磁桥。其优点是结构简单,克服了已有感应电动机效率低的缺点,使电机效率高、功率因数高及功率密度大、过载能力强,且温升低,噪声小,长期高温运行时可靠性高,无泄露、防爆、耐蚀、防腐等特点。 |
主权利要求: |
一种用于屏蔽泵的永磁同步电动机,包括前后轴承室及其内部的轴承和轴承套、轴、转子、定子,转子部分包括转子屏蔽套、转子铁心、转子挡板、副叶轮,其特征在于转子部分还包括永磁体和永磁体挡板,在转子铁心内部沿转轴的切向开有永磁体槽,永磁体嵌入永磁体槽中,用永磁体挡板固定;永磁体槽位于转子槽下部,两槽之间有隔磁磁桥。 |
优先权项: |
|
PCT 项 |
|
法律状态:[免责声明] |
