| 申请号： |
200520014296 |
申请日： |
2005/08/23 |
| 公开号： |
|
公告号： |
2845297 |
| 授权日： |
2006-12-6 |
授权公告日： |
2006-12-6 |
| 专利类别： |
新型 |
国别省市代码： |
86[中国|杭州] |
| 代理机构代码： |
33101 |
代理人： |
翁霁明 |
| 发明名称： |
微型永磁同步电动机 |
| 国际分类号： |
H02K 21/02;H02K 21/14;H02K 1/16;H02K 1/27;H02K 5/04 |
| 范畴分类号： |
|
| 发明人： |
陈震民 |
| 申请人： |
浙江中源电气有限公司 |
| 申请人地址： |
浙江省杭州市莫干山路1418号上城科技园区内 |
| 邮编： |
310015 |
| 文摘： |
| 一种微型永磁同步电动机，它主要包括有机壳、定子、转子及转轴，所述的机壳由前端盖和后端盖通过紧固螺栓夹紧在裸露定子的两端，电动机转轴从前端盖或后端盖中伸出；所述的前端盖和后端盖均为杯式端盖，端盖的外圆上至少有一处凸出长方形搭子，搭子上钻有两固定用螺孔；所述的前端盖或后端盖上设置有钻孔，出线直接从钻孔中引出；所述的裸露定子是由多张冲片叠压而成，每张冲片内圆下线槽达２４槽，且均为平底梨形槽或圆底梨形槽；定子冲片外圆上有四处设置有用于叠压定子的焊接的Ｗ槽形；所述的转子是由多张冲片叠压而成，冲片的外圆冲制有多个槽孔，中间冲有４槽对称的用于安装弧形磁钢的弧形磁钢槽；它具有结构简单，外形美观、简洁、散热性好，运转平稳、噪音低、电流小、力矩大等特点。 |
| 主权利要求： |

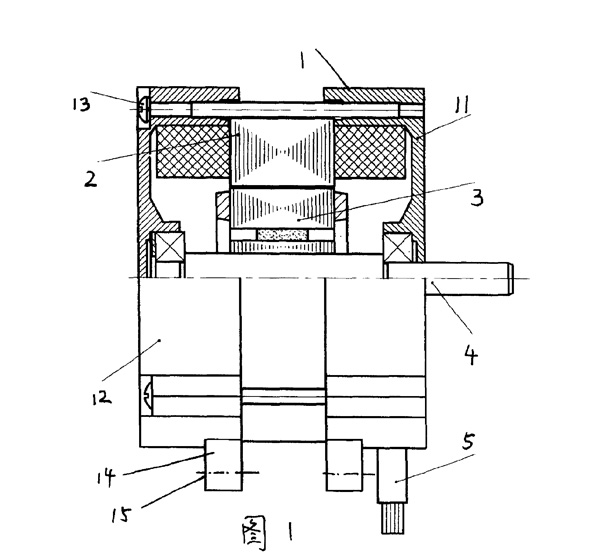

| 一种微型永磁同步电动机，它主要包括有机壳、定子、转子及转轴，其特征在于所述的机壳由前端盖（１１）和后端盖（１２）通过紧固螺栓（１３）夹紧在裸露定子（２）的两端，电动机转轴（４）从前端盖（１１）或后端盖（１２）中伸出。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
