| 申请号： |
03140541 |
申请日： |
2003/05/28 |
| 公开日： |
2003/11/26 |
公告日： |
|
| 公开号： |
1458734 |
公告号： |
|
| 授权日： |
|
授权公告日： |
|
| 专利类别： |
发明 |
国别省市代码： |
13[中国|河北] |
| 代理机构代码： |
11230 |
代理人： |
张亚军 杜澄心 |
| 发明名称： |
三相交流永磁同步电动机 |
| 国际分类号： |
H02K 1/27;H02K 3/28;H02K 21/14 |
| 范畴分类号： |
37A |
| 发明人： |
刘硕成;邢伟 |
| 申请人： |
刘硕成;邢伟 |
| 申请人地址： |
河北省唐山市丰南区稻地镇刘唐保刘东村 |
| 邮编： |
063000 |
| 文摘： |
| 本发明公开了一种改进型的三相交流永磁同步电动机。本电动机定子绕组可以是延边三角型或星型三角型接线方式，布线方式为单双叠绕式或单双层叠绕同心式。所述延边三角型的三角型绕组在定子槽内排列时，滞后于星型绕组３０°空间电角度。所述星型三角型的星型绕组在定子槽内排列时，滞后三角型绕组３０°空间电角度。所述定子叠压的槽斜度为１∶１．２５～１．４５，转子中永磁体产生磁通密度应是定子电磁铁磁通密度的３倍，转了中导电金属条的总截面积按电机额定电流的７倍容间设计。导电金属条的个数是定子铁芯槽个数的０．８３～０．９２倍。本发明明显地改善了电动机的启动性能，解决电动机软启动和节电的问题。 |
| 主权利要求： |

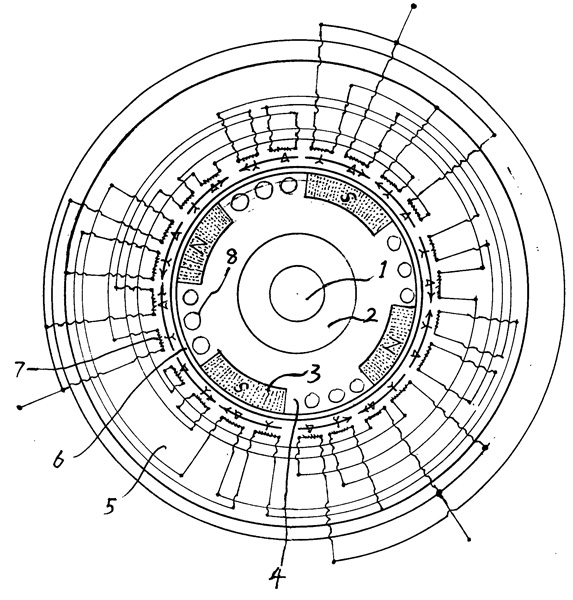

| 一种三相交流永磁同步电动机，包括：壳体、前轴承、后轴承、前端盖、后端盖、定子绕组、永磁转子、风叶、风叶罩和接线盒；其特征在于：所述定子绕组为延边三角型接线方式时，布线方式是单双叠绕式或单双层叠绕同心式，并且在定子一个槽内有星型和三角型两种绕组，在定子每一个极相组中有星型和三角型两种绕组；所述三角型绕组在定子槽内排列时，滞后于星型绕组的３０°空间电角度，接成延边三角型其相电势彼此之间互差１２０°电角度，而三角型绕组的感应电势滞后于星型绕组的相应电势３０°电角度；星型和三角型的线卷个数相等，星型绕组每相导体数是三角型绕组每相导体的＊倍，每相星型绕组的电阻和电抗是每相三角型绕组的１／３倍；所述定子绕组为星型三角型接线方式时，布线方式同三角型接线方式，星型绕组在定子槽内排列时，滞后于三角型绕组３０°空间电角度，三角型绕组每相匝数和每槽导体数都应是星型绕组的＊×２倍，三角型绕组每相电阻是星型绕组的６倍，串联导体长度三角型绕组是星型绕组的＊×２倍；所述定子叠压的槽斜度为１∶１．２５～１．４５，功率大取大比值，功率小取小比值；所述永磁转子中的永磁体按Ｎ－Ｓ极相间隔排列，设置结构采用嵌入转子外表面或内埋于转子内，其中内埋位置在转子径向１／２处，所述转子永磁体产生的磁通密度应是定子电磁铁磁通密度的３倍，转子中导电金属条与转子轴线平行设置，采用嵌入转子外表面或内埋于转子内的两种方法中的一种或两种兼有的设置结构，所述转子中导电金属条的总截面积按电机额定电流的７倍容量设计，导电金属条的个数是按定子铁芯槽个数的０．８３～０．９２倍设置；所述转子两端的导电金属端环截面积是按电机额定电流的２１倍容量设计。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
