| 申请号： |
200610041043 |
申请日： |
2006/07/17 |
| 公开日： |
2007/01/03 |
公告日： |
|
| 公开号： |
1888461 |
公告号： |
|
| 授权日： |
|
授权公告日： |
|
| 专利类别： |
发明 |
国别省市代码： |
32[中国|江苏] |
| 代理机构代码： |
32113 |
代理人： |
朱伟军 |
| 发明名称： |
失电制动器 |
| 国际分类号： |
F16D 65/14;F16D 65/27;B66C 11/26;B66D 5/26 |
| 范畴分类号： |
27C |
| 发明人： |
顾建平;章建明;蔡志强 |
| 申请人： |
常熟市美益电磁控制元件有限公司 |
| 申请人地址： |
江苏省常熟市虞山镇谢桥镇南 |
| 邮编： |
215523 |
| 文摘： |
| 一种用于吊车、绞磨机、电动葫芦之类的装置上的失电制动器。包括：磁轭，磁轭的腔体中央延设有凸台，凸台中央具弹簧孔，基部配设调整螺钉，磁轭的腔壁偏下部有衔铁座圈，偏上部有一组定位突缘，定位突缘与衔铁座圈间构成有电磁线圈座腔；一电磁线圈，设在电磁线圈座腔中，电磁线圈的出线端与电源电路连接；一弹簧，一端容纳于弹簧孔中，与调整螺钉接触，另端伸展于弹簧孔外；一衔铁，于磁轭的腔体内，与弹簧接触，衔铁的一侧中央具凹腔，四周设凹槽，凹槽与定位突缘配合；一摩擦片，叠置于衔铁上，中央具连轴块孔；一连轴块，置于连轴块孔中，中央和侧部分别开设有轴孔和固定螺钉孔，固定螺钉孔上配设固定螺钉。结构简单，利于加工和装配；制动面大，制动效果得以改善。 |
| 主权利要求： |

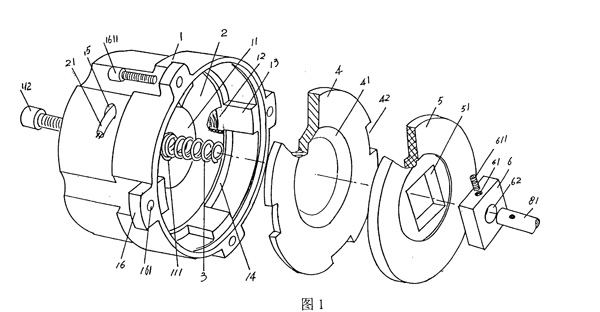

| 一种失电制动器，其特征在于它包括：磁轭（１），该磁轭（１）的腔体中央部位延设有凸台（１１），凸台（１１）中央具有一弹簧孔（１１１），对应于弹簧孔（１１１）的基部配设有一调整螺钉（１１２），磁轭（１）的腔体的腔壁偏下部窄缩成有衔铁座圈（１４），腔壁偏上部以间布状态地延设有一组定位突缘（１３），定位突缘（１３）与衔铁座圈（１４）之间构成有电磁线圈座腔（１２）；一电磁线圈（２），设在所述的电磁线圈座腔（１２）中，电磁线圈（２）的出线端（２１）穿过预设在磁轭（１）所对应于电磁线圈座腔（１２）部位处的引出孔（１５）后与电源电路连接；一弹簧（３），一端容纳于弹簧孔（１１１）中，并与调整螺钉（１１２）接触，另一端伸展于弹簧孔（１１１）外；一衔铁（４），座落于磁轭（１）的腔体内，与弹簧（３）接触，衔铁（４）的一侧中央具凹腔（４１），四周间设有凹槽（４２），凹槽（４２）与定位突缘（１３）相配合；一摩擦片（５），叠置于衔铁（４）上，中央具连轴块孔（５１）；一连轴块（６），设置于连轴块孔（５１）中，中央和侧部分别开设有轴孔（６２）和与轴孔（６２）贯通的固定螺钉孔（６１），固定螺钉孔（６１）上配设有固定螺钉（６１１）。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
