| 申请号： |
200620084813 |
申请日： |
2006/05/29 |
| 公开号： |
|
公告号： |
2926659 |
| 授权日： |
2007-7-25 |
授权公告日： |
2007-7-25 |
| 专利类别： |
新型 |
国别省市代码： |
88[中国|济南] |
| 代理机构代码： |
37218 |
代理人： |
李桂存 |
| 发明名称： |
带块式制动器 |
| 国际分类号： |
F16D 49/08;F16D 65/24;F16D 65/56;B66D 5/10;B66D 5/28 |
| 范畴分类号： |
27C |
| 发明人： |
胡武臣 |
| 申请人： |
济南重工股份有限公司 |
| 申请人地址： |
山东省济南市历城区东郊机场路 |
| 邮编： |
250109 |
| 文摘： |
| 本实用新型涉及一种带块式制动器。本实用新型的带块式制动器，包括重锤、制动杆、液压推动器、杠杆、若干个制动块、制动轮、制动轮罩，各制动块的端部用销轴铰接组成一段环绕在制动轮外侧的圆弧，圆弧的一端与杠杆之间铰接有拉杆，圆弧的另一端与机架之间铰接有拉杆，其特殊之处在于：杠杆为两级组合而成，拉杆中段带有一长短调节螺母，制动块的接头处带有间隙调节装置。本实用新型的有益效果是，制动力矩大，制动效果好，强度高，使用寿命长，特别适用于凿井绞车。 |
| 主权利要求： |

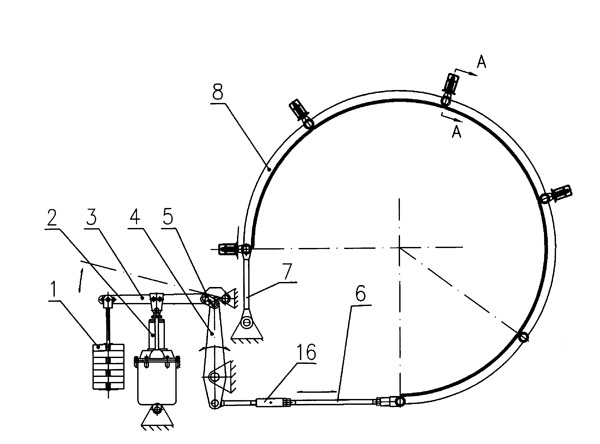

| 一种带块式制动器，包括重锤（１）、制动杆（３）、液压推动器（２）、杠杆（４）、若干个制动块（８）、制动轮、制动轮罩（１４），各制动块的端部用销轴铰接组成一段环绕在制动轮外侧的圆弧，圆弧的一端与杠杆（４）之间铰接有拉杆，圆弧的另一端与机架之间铰接有拉杆，其特征在于：杠杆（４）为两级组合而成，拉杆中段带有一长短调节螺母（１６），制动块（８）的接头处带有间隙调节装置。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
