| 申请号： |
200520100814 |
申请日： |
2005/03/08 |
| 公开号： |
|
公告号： |
2775926 |
| 授权日： |
2006-4-26 |
授权公告日： |
2006-4-26 |
| 专利类别： |
新型 |
国别省市代码： |
86[中国|杭州] |
| 代理机构代码： |
[对照表] |
代理人： |
|
| 发明名称： |
新型自起动永磁同步电动机 |
| 国际分类号： |
H02K 21/14;H02K 1/27 |
| 范畴分类号： |
37A |
| 发明人： |
曹小元 |
| 申请人： |
曹小元 |
| 申请人地址： |
浙江省杭州市拱墅区米市巷街道古新路3幢1单元503室 |
| 邮编： |
310005 |
| 文摘： |

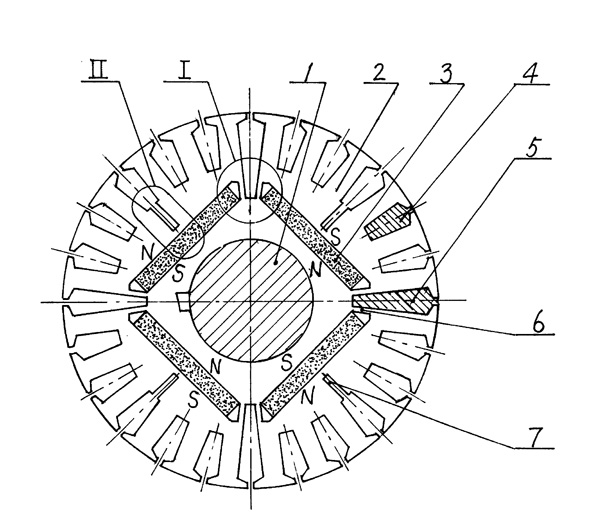

| 一种新型自起动永磁同步电动机，该装置包括机座及组装其内的定子，由转轴（１）、铁芯（２）、磁钢（３）、鼠笼导条（４）和（５）构成的转子，其特征在于内置式径向分布的磁钢，轴向装入铁芯的磁钢槽（３１）内，磁钢槽位于鼠笼导条槽（４１）的下方，而鼠笼导条槽（５１）位于各磁钢槽相邻极间的对称轴线上，形成多对极间隔磁桥（６），控制槽（７）位于磁钢槽（３１）的对称轴线上。本实用新型的优点是：所述转子冲片为一整体结构，机械强度高；磁钢布局合理，安装方便；采用了极间隔磁桥，永磁材料的利用率高，牵入同步能力强，高效节能；采用了控制槽，使交、直轴电抗近于相等，起动性能好。 |
| 主权利要求： |
| 一种新型自起动永磁同步电动机，包括机座及组装其内的定子，由转轴（１）、铁芯（２）、磁钢（３）、鼠笼导条（４）和（５）构成的转子，其特征在于内置式径向分布的磁钢（３），轴向装入转子铁芯（２）的磁钢槽（３１）内，磁钢槽（３１）位于鼠笼导条槽（４１）的下方；而鼠笼导条槽（５１）位于各磁钢槽相邻极间的对称轴线上，形成多对极间隔磁桥（６）；控制槽（７）位于磁钢槽（３１）的对称轴线上；所述铁芯（２）的转子冲片为一整体结构。 |
| 优先权项： |
|
| PCT 项 |
|
| 法律状态：[免责声明] |
