[公开说明书] [授权说明书]

申请号: 02101637 申请日: 2002/01/11
公开日: 2003/01/22 公告日:
公开号: 1392654 公告号: 1220318
授权日: 2005-9-21 授权公告日: 2005-9-21
专利类别: 发明 国别省市代码: KR[韩国]
代理机构代码: 11219 代理人: 顾红霞 朱登河
发明名称: 单相直接起动永磁同步电动机
国际分类号: H02K 21/00;H02K 1/27
范畴分类号: 37A
发明人: 韩承道;申铉定;赵官烈;金伦会
申请人: LG电子株式会社
申请人地址: 韩国汉城
邮编:
文摘:
本发明提供了一种单相直接起动永磁同步电动机,该电动机的起动是通过线圈磁场与二次导体磁场之间的交互作用进行,而且当达到同步转速并且开始旋转时,可仅使用永久磁铁和小容量的工作电容器,仅使用主线圈,或者仅使用工作电容器就可执行正常工作。因此,可无需使用用于提供直流的附加直流供应装置以及用于检测转子旋转位置的位置传感器,而且由于驱动电路构造简单,可使结构变得紧凑,并可降低制造成本。
主权利要求:
一种单相直接起动永磁同步电动机,该电动机设有: 转轴; 转子,其与转轴整体连接,以便可旋转; 定子,其设置在转子的外圆周表面上; 轴承,用于在转轴的轴线方向上支撑转轴的两个端部,以便支撑转轴; 第一轴承箱,有转轴贯穿其中,第一轴承箱与定子的外圆周表面相连,用于在两个轴承之间的一侧容纳轴承; 第二轴承箱,有转轴贯穿其中,第二轴承箱与第一轴承箱的一侧相连,用于在两个轴承之间的另一侧容纳轴承, 其特征在于,转子包括:转子铁心,其与转轴的外圆周表面整体连接,以便可旋转;多个永久磁铁,它们在转轴的轴线方向上被插入转子铁心内,并且在圆周方向上相互分开;以及二次导体,其在转轴的轴线方向上被插入和连接在转子铁心的凸起部分之间。
优先权项:
KR 2001-6-14 33539/2001
PCT 项
法律状态:[免责声明]

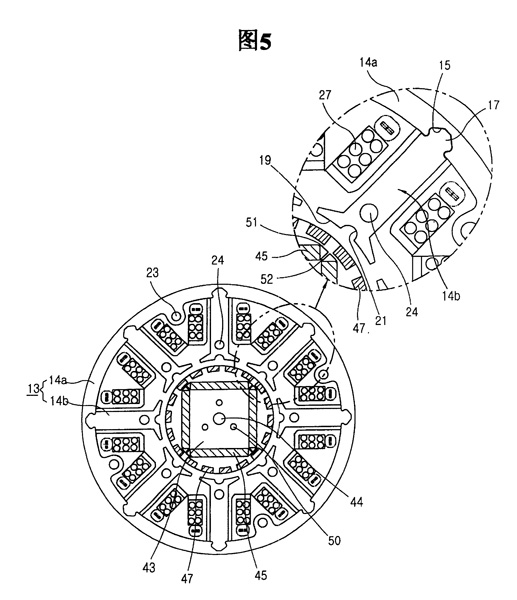

主附图

单相直接起动永磁同步电动机
